Winston E50S8 RoHS giratorio codificador incremental de doble óptica Módulo de interruptor de push-pull

Somos una fábrica que ofrece el codificador giratorio Winston E50S8 RoHS con doble óptica y módulo de interruptor push-pull. ¡Calidad y precisión garantizadas!
Request a Quote

Detalles del producto

  • Visión General
  • descripción de producto
  • Nuestras ventajas
  • Parámetros técnicos
  • Dimensiones (mm)
  • La forma de onda de salida
  • Diagrama de cableado
  • Fotos detalladas
  • Perfil de empresa
Visión General

Información Básica.

No. de Modelo.
E50S8
Paquete
SMD
Formulario de instalación
Eje Tipo de manga
Marca
Winston
Axonia
Sujeción brida Tipo
tensión de alimentación
dc5-24v
resolución
10-3600p/R
temperatura ambiente
-20ºc~+70ºc.
protección
ip65
Paquete de Transporte
Box, Ctns
Especificación
40MM DIA
Marca Comercial
Winston/OEM/Neutral
Origen
China, Zhejiang, Wenzhou
Capacidad de Producción
10000PCS/Month

Descripción de Producto

descripción de producto

Ampliamente utilizado en el control automático, medición automática, como el ángulo y sensores de velocidad.

Una gran fiabilidad, larga vida, anti-bloqueo el rendimiento. Eje de acero inoxidable tiene una mayor estabilidad
Y PROTECCIÓN.es más sólida carcasa metálica andanti-impacto. Carga pesada de rodamiento, anti-aceite y agua.


Nuestras ventajas

Winston E50s8 RoHS Incremental Dual Rotary Optical Encoder Module Push Pull Switch

Parámetros técnicos

Parámetros eléctricos
Parámetros mecánicos
La resolución
10-3600P/R
El momento de inicio
2 x10^-3n - m (+ 25 ° C)
La tensión de alimentación
DC5V-24V,DC5V
Carga de eje admisible
Axial y radial 9.8N 9.8N
El voltaje de salida VH
≥3,5.≥Vcc-2.5 V
El Momento de inercia
4x10^-7 kg^2
El voltaje de salida VL
≤ 0,5 ≤ 1,0 V
El mayor número de revoluciones
5000r/min.
El consumo de corriente
≤100mA
La temperatura de trabajo
-20ºC~+70ºC
La fase de salida
A, B, z, A, B y Z
La temperatura de almacenamiento
-20ºC~+80 °C.
Frecuencia de respuesta
0-100 kHz.
Grado de protección
IP65
Tiempo de subida/bajada
24V <1us
Controlador de 5V ≤0.1 EE.UU.
Resistente a golpes
50M /s^2 (10~200Hz X,Y,Z 3 direcciones de 2 horas cada una).
Resistentes al impacto
980m/s^2

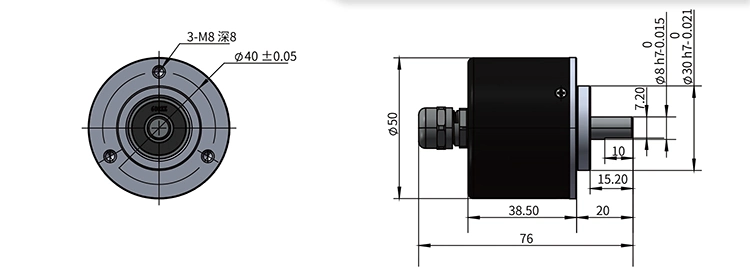

Dimensiones (mm)

Winston E50s8 RoHS Incremental Dual Rotary Optical Encoder Module Push Pull Switch

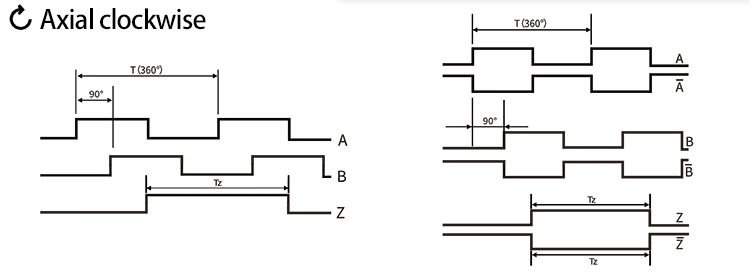

La forma de onda de salida

Winston E50s8 RoHS Incremental Dual Rotary Optical Encoder Module Push Pull SwitchWinston E50s8 RoHS Incremental Dual Rotary Optical Encoder Module Push Pull Switch

Diagrama de cableado

Señal
VCC
OV
Un SIG
SIGA
SIG B
SIGB
SIGZ
SIGZ
N.C
Color del cable
Brown
Blue
Black
Negro/Rojo
Blanco
Negro/Rojo
Orange
Rojo/naranja
El bronce

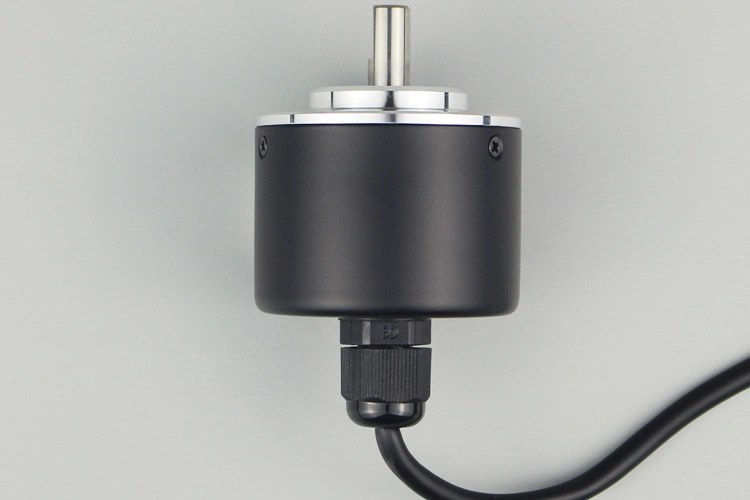

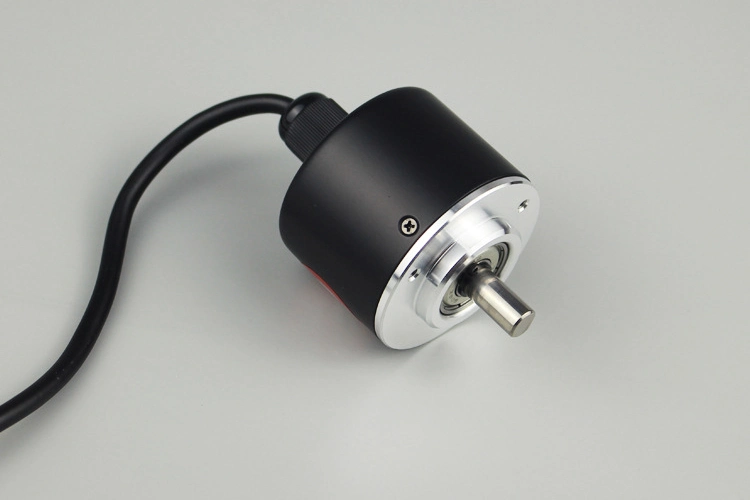

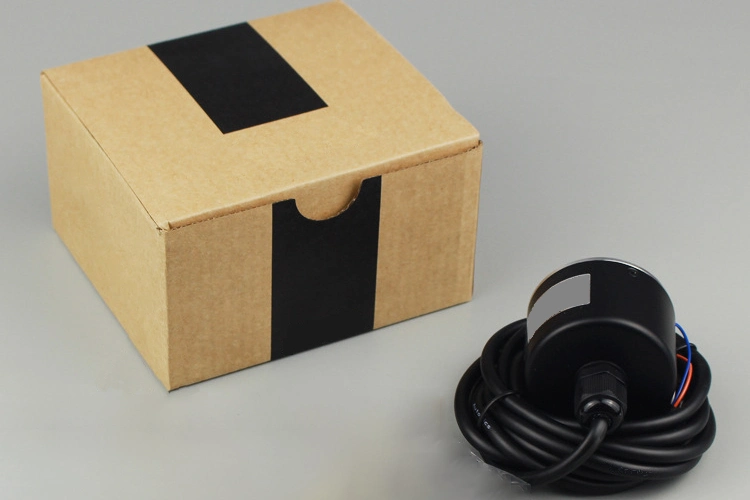

Fotos detalladas

Winston E50s8 RoHS Incremental Dual Rotary Optical Encoder Module Push Pull Switch Winston E50s8 RoHS Incremental Dual Rotary Optical Encoder Module Push Pull Switch Winston E50s8 RoHS Incremental Dual Rotary Optical Encoder Module Push Pull Switch
