Información Básica.
No. de Modelo.
Veinasa-YW04
precisión
0,1%fs, 0,25%fs, 0,5%fs
estabilidad
±0,25% f/s/y, ±0,5% f/s/y.
señal de salida
4~20mA, 0~10V, RS485
voltaje
12~36v dc (calibración: 24v 5%, rizado < 1%)
temperatura de trabajo
-20~80ºc.
capacidad de sobrecarga
300%
unión roscada
m20*1,5, g1/2, 1/2npt, otros
resistencia de carga
4 ~ 20ma
Paquete de Transporte
Covered with Carton Pack
Marca Comercial
Veinasa
Origen
China
Descripción de Producto

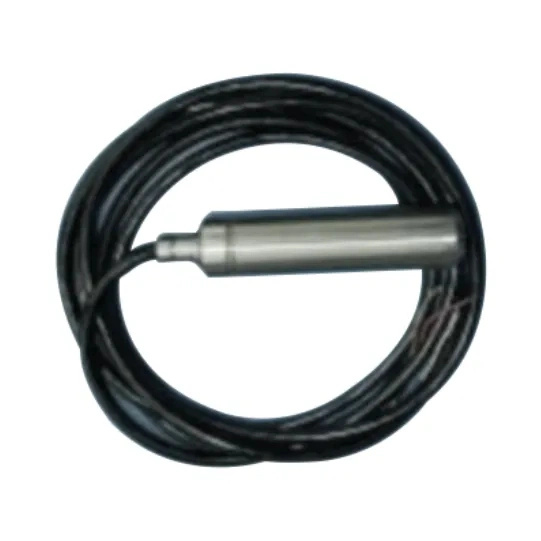

Veinasa-YW04 sensor de agua para alta temperatura nivel de nitrógeno sin contacto Acero inoxidable Sensor óptico ultrasónico de nivel de líquido
El transmisor de nivel de líquido adopta elementos sensibles a la presión de alta precisión y sensibilidad, convierte las señales de nivel de líquido del medio medido en señales analógicas estándar o digitales
señales a través de circuitos de amplificación estables y fiables con una fuerte capacidad anti-interferencia, y.
tiene una tecnología de envasado exquisita y una tecnología de detección perfecta para garantizar lo excelente
el rendimiento del producto, que se utiliza ampliamente en campos de automatización industrial como el petróleo,
industria química, metalurgia, protección ambiental, metrología, ingeniería de control automático
y detección de procesos de producción.
| Nombre | Parámetros |
| Medio de prueba | Líquido compatible con materiales |
| Rango de medición | 0 ~ 100m |
| Precisión | 0,1%FS, 0,25%FS, 0,5%FS |
| Estabilidad | ±0,25% f/s/y, ±0,5% f/s/y. |

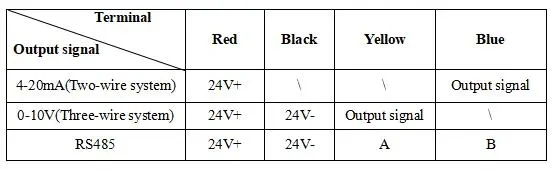

| Señal de salida | 4~20mA, 0~10V, RS485 |
| Voltaje | 12~36V DC (calibración: 24V 5%, rizado < 1%) |
| Influencia de la fuente de alimentación | Menos del 0,01%/V del rango de salida |
| Temperatura de trabajo | -20~80ºC. |
| Temperatura de compensación | -20~80ºC. |
| Influencia de la temperatura | 1,55% fs/a, 3,0% fs/a. |
| Capacidad de sobrecarga | 300% |
| Unión roscada | M20*1,5, G1/2, 1/2NPT, OTROS |
| Resistencia de carga | 4 ~ 20mA |
Advertencia: Nunca desmonte el transmisor sin autorización.
¡está prohibido presionar el diafragma del elemento de medición con los dedos!
¡está prohibido insertar cualquier objeto afilado en el agujero de presión!
Instalación
1. Se debe prestar atención al transmisor antes de la instalación:
A. la presión estática generada por el líquido en el lugar de instalación no deberá superar el rango de medición del transmisor.
B. Si el líquido medido es compatible con el material estructural del transmisor.
C. Si el líquido medido bloqueará la entrada de líquido del transmisor.
2. Coloque la parte de la sonda del transmisor de nivel de líquido directamente en la piscina u otros recipientes de líquido. Si hay sedimentos o.
lodo en el fondo del líquido medido, la parte de medición debe mantener una cierta distancia del sedimento o.
lodo para evitar ser bloqueado.
3. Al instalar en agua fija, como pozos profundos y piscinas, ponga la parte de medición directamente en el agua para la medición,
y preste atención al lugar alejado de la entrada y salida de la bomba. Si es inevitable, el método de insertar acero
Se deben adoptar tuberías o tuberías de suministro de agua de PVC. El diámetro interior de las tuberías es de aproximadamente 45mm, y varios agujeros deben
se haga a diferentes alturas de los tubos (en el lado alejado de la bomba) para que el agua pueda entrar en los tubos suavemente.
4. Método de instalación en agua corriente, como se muestra en la figura, es insertar una tubería de acero en la vía fluvial con un diámetro interior
de aproximadamente 45mm, y hacer varios agujeros pequeños a diferentes alturas en el lado opuesto de la dirección del flujo de agua (preste atención
para fijar el tubo de acero) para evitar la señal de salida inestable cuando el agua corriente entra en el tubo.
