Información Básica.
No. de Modelo.
Veinasa-RJY06
modo de salida
rs-485 (modbus/rtu)
condiciones de trabajo
- 5 ~ 65 ºc
fuente de alimentación
12 ~ 24 v de cc
material de vaciado
POM and 316L Stainless Steel
consumo de energía
@ 0,2 w 12 v
Paquete de Transporte
Covered with Carton Package
Marca Comercial
Veinasa
Origen
China
Descripción de Producto

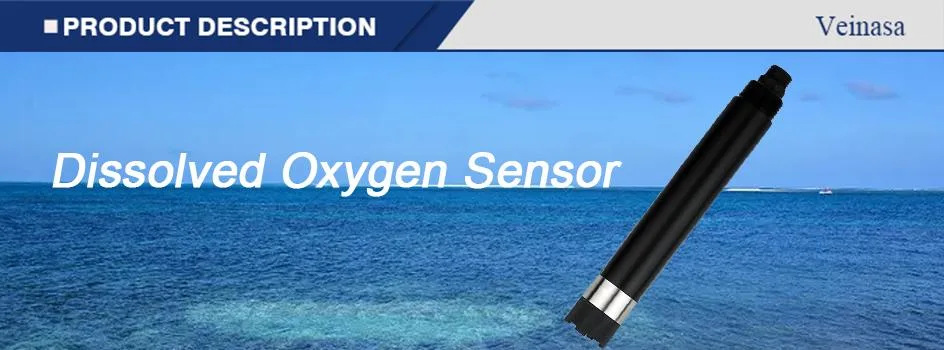

Veinasa-RJY06 Fluorescencia Acuario Digital 24V Sonda analógica Arduino óptico disuelto Sensor de oxígeno
2.Conexión eléctrica el cable es un cable blindado de par trenzado de 4 núcleos, y la definición de secuencia de línea es la siguiente:
-línea roja -- cable de alimentación (12~24VDC)
-línea negra -- cable de tierra (GND)
-línea azul -- 485A
-línea blanca -- 485B Compruebe la secuencia de cableado cuidadosamente antes de encender el equipo para evitar pérdidas innecesarias causadas por errores de cableado. Instrucciones de cableado: Teniendo en cuenta que los cables se sumergen en agua (incluyendo agua de mar) o se exponen al aire durante mucho tiempo, todos los puntos de cableado deben estar a prueba de agua, y los cables del usuario deben tener cierta resistencia a la corrosión.
| Modelo | Veinasa-RJY06 |

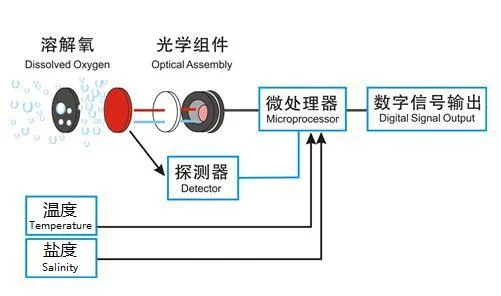

| Principio de medición | Método basado en fluorescencia |
| Rango de medición | 0 ~ 20,00mg/l(200 ~ 0% de saturación, 25ºC) |
| Resolución | 0,01 mg/L, 0,1 ºC |
| Precisión | ± 2% F.S., ± 0,3 ºC |
| Compensación de temperatura | Compensación automática de temperatura (Pt1000) |
| Modo de salida | RS-485 (Modbus/RTU) |
| Condiciones de trabajo | 0 ~ 45ºC, <0,2 MPa |
| Temperatura de almacenamiento | - 5 ~ 65 ºC |
| Modo de instalación | Instalación por inmersión |
| Longitud del cable | 5 metros; otra longitud puede ser personalizada |
| Consumo de energía | A 0,2 W 12 v |
| Fuente de alimentación | 12 ~ 24 V DE CC |
| Grado de protección | IP68 |
| Calibración | Calibración de dos puntos |
| Vida útil del cabezal de película fluorescente | 1 años (en uso normal) |
| Material de vaciado | POM y acero inoxidable 316L |
-no hay necesidad de electrolito, no hay polarización;
- no consuma oxígeno y no esté sujeto al caudal;
-con sensor de temperatura integrado, que puede compensar automáticamente la temperatura;
-con compensación de salinidad incorporada y ajuste de parámetros flexibles;
- no estar sujeto a la perturbación por sustancias químicas como el sulfuro;
-deriva pequeña, respuesta rápida y medición más precisa;
-un ciclo de servicio largo y un coste menor;
-conveniente para sustituir el cabezal de película fluorescente y fácil de mantener;
-interfaz RS-485, protocolo Modbus/RTU;
-bajo consumo de energía y diseño antiinterferencias.
- no consuma oxígeno y no esté sujeto al caudal;
-con sensor de temperatura integrado, que puede compensar automáticamente la temperatura;
-con compensación de salinidad incorporada y ajuste de parámetros flexibles;
- no estar sujeto a la perturbación por sustancias químicas como el sulfuro;
-deriva pequeña, respuesta rápida y medición más precisa;
-un ciclo de servicio largo y un coste menor;
-conveniente para sustituir el cabezal de película fluorescente y fácil de mantener;
-interfaz RS-485, protocolo Modbus/RTU;
-bajo consumo de energía y diseño antiinterferencias.
1.instalación
El sensor debe fijarse e instalarse después de sumergirse por debajo del nivel de líquido. Durante la instalación y el uso, se debe prestar atención para no chocar ni raspar la superficie del cabezal de película fluorescente, y no para precipitar bajo el agua para fijar el cabezal de película fluorescente. La cubierta de goma debe retirarse para su uso.
-línea roja -- cable de alimentación (12~24VDC)
-línea negra -- cable de tierra (GND)
-línea azul -- 485A
-línea blanca -- 485B Compruebe la secuencia de cableado cuidadosamente antes de encender el equipo para evitar pérdidas innecesarias causadas por errores de cableado. Instrucciones de cableado: Teniendo en cuenta que los cables se sumergen en agua (incluyendo agua de mar) o se exponen al aire durante mucho tiempo, todos los puntos de cableado deben estar a prueba de agua, y los cables del usuario deben tener cierta resistencia a la corrosión.
P: ¿es usted una fábrica/fabricante? R: Sí, somos una fábrica/fabricante profesional de sensores de calidad del agua. También tenemos venta en caliente y ampliamente utilizados sensores de clima.
P: ¿Cuáles son la salida de la fuente de alimentación y la salida de señal común?
A: La salida de la fuente de alimentación común y la salida de la señal son 12~24VDC y RS485 respectivamente. Pero podemos personalizar para usted como demandas.
P: ¿Cómo puedo recopilar datos?
R: Si tienes tu propio registrador de datos, solo necesitas comprar nuestro sensor y mientras tanto te enviamos el protocolo de comunicación. Si no lo tiene, podemos añadir nuestro registrador de datos para usted, también con software en inglés, que puede ayudarle a leer, preguntar y descargar datos.
P: ¿Cuál es la vida útil de este sensor de oxígeno disuelto basado en fluorescencia integrado en línea?
R: Al menos 5 años de duración. Cada sensor tiene su propio certificado de calibración o informe de prueba.
P:¿Cuál es el plazo de entrega?
R: Normalmente, despachamos bienes en 3-5 días hábiles después de recibir su pago. Pero depende de tu cantidad.
P: ¿Puedo saber su garantía?
R: Sí, normalmente es 1 años. Podemos enviarle un documento detallado de la garantía si es necesario.
Con experiencias ricas en abordar problemas, Veinasa pretende proporcionar un paquete de soluciones meteorológicas a sus necesidades, cualquiera que sea el problema que encuentre, el equipo de Veinasa siempre está a su lado.
A: La salida de la fuente de alimentación común y la salida de la señal son 12~24VDC y RS485 respectivamente. Pero podemos personalizar para usted como demandas.
P: ¿Cómo puedo recopilar datos?
R: Si tienes tu propio registrador de datos, solo necesitas comprar nuestro sensor y mientras tanto te enviamos el protocolo de comunicación. Si no lo tiene, podemos añadir nuestro registrador de datos para usted, también con software en inglés, que puede ayudarle a leer, preguntar y descargar datos.
P: ¿Cuál es la vida útil de este sensor de oxígeno disuelto basado en fluorescencia integrado en línea?
R: Al menos 5 años de duración. Cada sensor tiene su propio certificado de calibración o informe de prueba.
P:¿Cuál es el plazo de entrega?
R: Normalmente, despachamos bienes en 3-5 días hábiles después de recibir su pago. Pero depende de tu cantidad.
P: ¿Puedo saber su garantía?
R: Sí, normalmente es 1 años. Podemos enviarle un documento detallado de la garantía si es necesario.
Con experiencias ricas en abordar problemas, Veinasa pretende proporcionar un paquete de soluciones meteorológicas a sus necesidades, cualquiera que sea el problema que encuentre, el equipo de Veinasa siempre está a su lado.
