Información Básica.
No. de Modelo.
THT100/45
Paquete
SMD
modelo
Tht100/45
diámetro externo
100mm
diámetro del eje
45mm
fuente de alimentación
5 v de cc / 8-30 v de cc
Paquete de Transporte
Carton
Marca Comercial
TRIHERO/OEM
Origen
Zhejiang
Código del HS
8543709990
Capacidad de Producción
6000 PCS/Week
Descripción de Producto
Eje hueco incremental Codificador.
Características principales:
> el diámetro exterior Φ 100 , 45 de espesor , diámetro del eje de Φ 45 .
> El diámetro del eje Φ 30, Φ 32, Φ 35, Φ 40, Φ 42 puede ser personalizado.
> El uso de la primavera y el eje hueco conectado directamente al usuario el eje,fácil de instalar.
> de gran diámetro, tipo ultra delgado con una fuerte capacidad de transporte, la fuerte interferencia anti-, estable y un rendimiento fiable.
> múltiple salida están disponibles, el método de salida de socket, lado del cable y por detrás.
> aplicables a la maquinaria industrial, control automático y otras industrias.
Mechnical parámetros:
Los parámetros eléctricos:
La producción de electricidad circuitos:
Dibujo:
Características principales:
> el diámetro exterior Φ 100 , 45 de espesor , diámetro del eje de Φ 45 .
> El diámetro del eje Φ 30, Φ 32, Φ 35, Φ 40, Φ 42 puede ser personalizado.
> El uso de la primavera y el eje hueco conectado directamente al usuario el eje,fácil de instalar.
> de gran diámetro, tipo ultra delgado con una fuerte capacidad de transporte, la fuerte interferencia anti-, estable y un rendimiento fiable.
> múltiple salida están disponibles, el método de salida de socket, lado del cable y por detrás.
> aplicables a la maquinaria industrial, control automático y otras industrias.
Mechnical parámetros:
| La máxima velocidad permitida | 2500 rpm |
| Carga radial | 40N |
| Carga axial | 20N |
| El peso | Acerca de 0.5kgs |
| Nivel de protección de | La norma IP54 |
| El uso de la temperatura ambiental | -10ºC ~ +70ºC |
| La temperatura de almacenamiento | -30ºC ~ +85 ºC |
| Resistencia al impacto | 980m/s,6ms,dirección XYZ 2 veces cada |
| Antivibración | 50m/s,10~200Hz,dirección XYZ 2h cada |
| El par de arranque | 5x10¯² N.m |
Los parámetros eléctricos:
| La resolución | 5~4096p/r |
| Fuente de alimentación | 5VCC/8~30VCC |
| Max.Corriente de entrada(sin carga). | 100mA |
| Max. | Cada una de chanel 50mA Cada una de chanel 20 mA(line driver) |
| Señal eléctrica tipo de salida. | C, CP/E/F/L,T |
| Frecuencia de salida | 100KHZ. |
| Cálculo de frecuencia | F=RPM x resolución / 60 |

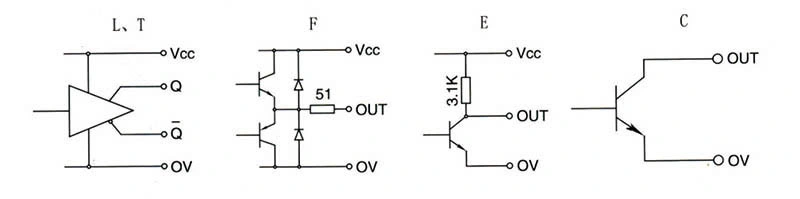

La producción de electricidad circuitos:
Dibujo:
