Información Básica.
No. de Modelo.
RH625
Especificación
188g
Marca Comercial
Ronds
Origen
China
Código del HS
9031809090
Capacidad de Producción
2000/Month
Descripción de Producto

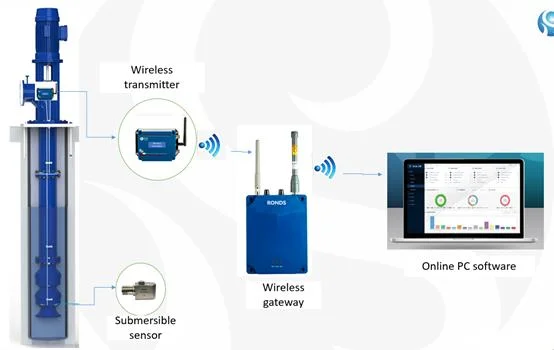

Diagrama de trabajo:
El problema actual
Monitorización del estado de sumergibles bombas verticales para predecir el equipo de la salud requiere más métodos innovadores que históricamente han estado disponibles. Históricamente, las mediciones de vibración para bombas verticales son tomadas en el motor. En esta ubicación, una imagen clara de lo que está ocurriendo en el conjunto hidráulico debajo es raramente precisa.
Algunos desafíos incluyen:
• La amortiguación de la fundación de la bomba
• Lecturas falsas de excitación de la Asamblea estacionario sobre el suelo
• La distancia a partir de fuentes de la vibración en ubicaciones sumergido
Una nueva solución
Ronds ha desarrollado una solución innovadora para permitir la vigilancia de la Asamblea debajo de la tierra de bombas verticales para proporcionar una imagen exacta y completa de la bomba de la salud.
Los beneficios
• Comprender el riesgo de operación para diferentes condiciones de funcionamiento; los cambios estacionales, cambios de nivel de agua, el estado del proceso de cambios, etc..
• Mejora significativamente la advertencia de condiciones problemáticas, resultando en un menor coste de reparación y una mejor planificación de mantenimiento
• Los datos más valiosos para el diagnóstico y solución de problemas
• Capacidad para detectar si la forma del modo de montaje fijo está emocionado durante la operación
• Interfaz con el almacenamiento basado en la nube y el software permite el acceso remoto a datos
Aplicaciones sugeridas
• El agua de servicio
• Circulación de agua
• El condensado
• El agua de refrigeración
• Deshidratación
• Refuerzo de canalización
El problema actual Monitorización del estado de sumergibles bombas verticales para predecir el equipo de la salud requiere más métodos innovadores que históricamente han estado disponibles. Históricamente, las mediciones de vibración para bombas verticales son tomadas en el motor. En esta ubicación, una imagen clara de lo que está ocurriendo en el conjunto hidráulico debajo es raramente precisa.
Algunos desafíos incluyen:
• La amortiguación de la fundación de la bomba
• Lecturas falsas de excitación de la Asamblea estacionario sobre el suelo
• La distancia a partir de fuentes de la vibración en ubicaciones sumergido
Una nueva solución
Ronds ha desarrollado una solución innovadora para permitir la vigilancia de la Asamblea debajo de la tierra de bombas verticales para proporcionar una imagen exacta y completa de la bomba de la salud.
Los beneficios
• Comprender el riesgo de operación para diferentes condiciones de funcionamiento; los cambios estacionales, cambios de nivel de agua, el estado del proceso de cambios, etc..
• Mejora significativamente la advertencia de condiciones problemáticas, resultando en un menor coste de reparación y una mejor planificación de mantenimiento
• Los datos más valiosos para el diagnóstico y solución de problemas
• Capacidad para detectar si la forma del modo de montaje fijo está emocionado durante la operación
• Interfaz con el almacenamiento basado en la nube y el software permite el acceso remoto a datos
Aplicaciones sugeridas
• El agua de servicio
• Circulación de agua
• El condensado
• El agua de refrigeración
• Deshidratación
• Refuerzo de canalización
Parámetros técnicos
El sensor sumbersible RH104C
| El parámetro | Index |
| Los parámetros básicos | |
| La sensibilidad | 100 mV/g (±10%) |
| Gama | Pico de ±80 g. |
| Non-Linearity | ≤1% |
| La respuesta de frecuencia (±10%) | 0,7~ 7000Hz |
| La respuesta de frecuencia (±3 dB) | 0.4~10000Hz |
| La respuesta de frecuencia | Cerca de 25kHz. |
| Sensibilidad transversal | ≤5% |
| De carácter eléctrico | |
| Tensión de polarización | 10.5-13.5VCC típica: 12VDC |
| Una corriente constante | 2-20mA típica: 4mA |
| La tensión de excitación | 18-30VDC típica: 24VCC |
| Tiempo de asentamiento | ≤2S |
| El ruido eléctrico, equivalente espectral g | 10Hz 14μg/√Hz 100Hz 5µg/√Hz 1000Hz 3µg/√Hz |
| Impedancia de salida | <100Ω. |
| Toma de tierra | Caso aislado, blindado interno |
| Características estructurales | |
| El límite de descarga | 5000g |
| Hilo de montaje | M6*1 |
| El peso | Acerca de 126g(no incluye cables) |
| La dimensión | L*W*H:57,5*22.0*25.0(mm) |
| Método de la junta | La soldadura por láser |
| Grado de protección | Protección IP68 |
| Material de la caja | Acero inoxidable 316L |
| Conector de salida | Axit lateral, la salida de cable integrado |
| La temperatura de trabajo | -55~+125ºC |
| Par de montaje | Acerca de 2.7~6.8N*m (rosca M6) |
| La medición de temperatura (opcional). | |
| Rango de medición | -40~+120ºC |
| La tensión de salida | 750mV(25ºC) |
| Sensibilidad a la temperatura | 10 mV/ºC |
| Prueba de explosiones (opcional). | |
| La identificación | Ex ia IIC T4 GA |
RH625 Transmisor inalámbrico.
| Los parámetros de medición de vibraciones | |
| Gama de vibraciones | De ±50g (pico) |
| La respuesta de frecuencia | 2~20000piezoeléctrico Hz (±3 dB) |
| Los rangos de frecuencia disponible | 500Hz,1000Hz,2000Hz,5000Hz, 10000Hz, 20000Hz |
| La longitud de la muestra DAQ | 1K, 2K, 4K, 8K, 16K,32K,64K, 128K |
| Los parámetros de medición de temperatura | |
| El rango de temperaturas | -40~+125ºC |
| Precisión de temperatura | -40~+125ºC (±1ºC) |
| Los aparatos eléctricos y parámetros estructurales | |
| Fuente de alimentación | Batería de litio-cloruro de tionilo (3,6 V 19Ah*2) |
| El método de comunicación | ZigBee IEEE 802.15.4 de 2,4 Ghz |
| Distancia de transmisión | 500m ( Bajo condiciones ideales) |
| Dimensiones | 110mm x 90mm x 48mm |
| Los parámetros ambientales | |
| La temperatura de funcionamiento | -40~+70ºC |
| Grado IP | IP67 |
| Grado contra explosiones. | ExibIICT4(1,2) |
RH560 Wireless Gateway
| RH560 Wireless recopilador de datos | |
| La entrada y salida | |
| La comunicación con el sensor | IEEE 802.15.4 de 2,4 Ghz |
| Indicador LED | El total de 3 piezas (Trabajo, la comunicación, estado anormal) |
| Número de RH505 conectar | 30~60 unidades según condiciones de aplicación real |
| Los aparatos eléctricos y parámetros de estructura | |
| Fuente de alimentación | 220V AC |
| La dimensión | 203 mm × 82 mm x 260 mm de longitud Anchura Altura) * * |
| El peso | 3 kg. |
| Soporte | La Horca o la fijación a través del soporte |
| El parámetro ambiental | |
| La temperatura de trabajo | -40~70 °C. |
| Grado IP | IP66. |

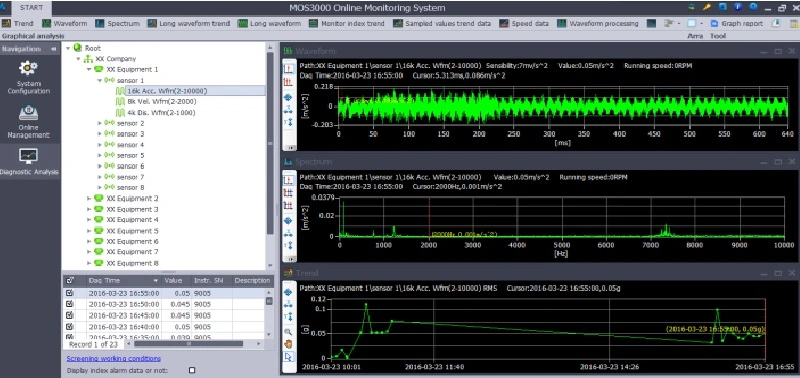

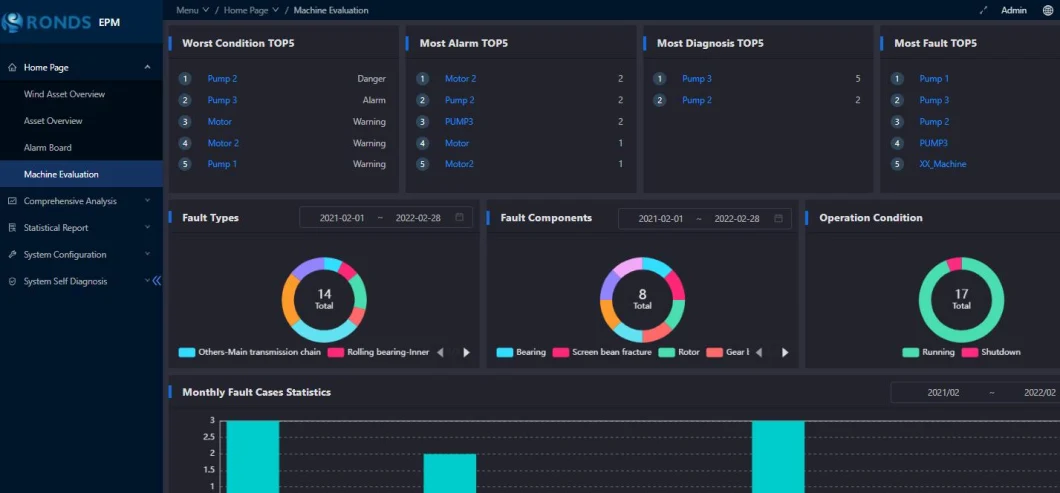

Software
