SF6 detección de fugas de gas y O2 sistema de monitorización de contenido en línea Para 500kV GIS

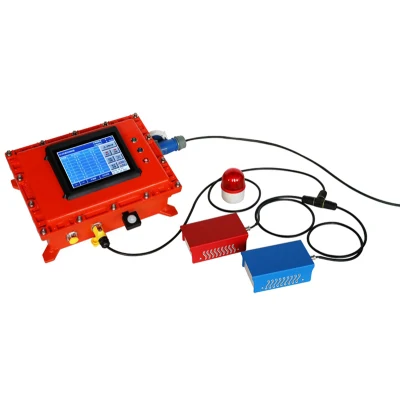

GD8000C SF6 alarma de fuga de gas sistema de monitorización en línea


Información general
El sistema de alarma de fuga cuantitativa se utiliza principalmente en la sala de conmutación 35KV SF6 y en la sala GIS 500kV, 220KV, 110kV de la subestación para controlar la fuga de gas SF6 en el entorno de la sala de equipos eléctricos combinados SF6 y el contenido de oxígeno en el aire en tiempo real.

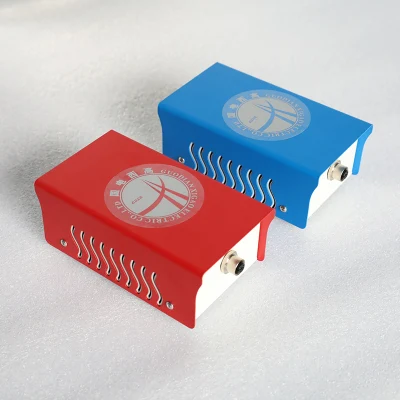

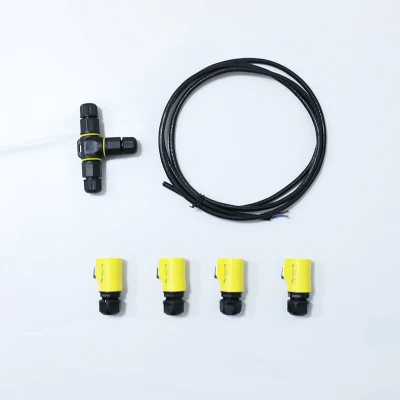

Cuando SF6 gases se escapan, la densidad de SF6 gases es más de 5 veces la del aire, que se acumula en el espacio inferior y causa deficiencia local de oxígeno, causando accidentes graves. El sistema utiliza varios conjuntos de nuevos sensores importados de alta sensibilidad SF6-O2,  sensores de temperatura y sensores de humedad. Cuando las concentraciones interiores de SF6 y O2 cambian ligeramente, los sensores pueden responder a estos cambios inmediatamente, incluso si la concentración de SF6 es de 10ppmv puede ser monitorizada de manera efectiva. El cambio de concentración controlado por el sensor se convierte en una señal digital de comunicación 485 por el transmisor, el módulo A/D, el módulo de comunicación 485 y el microordenador de un solo chip, y la señal se envía al controlador principal a través del bus RS-485 in situ, y el controlador principal realiza el proceso y almacenamiento de datos, y juzgar si se debe alarmar.

Estándares

DL/T 639-2016  Guía de seguridad y protección para el personal de operación, prueba y mantenimiento de SF6 equipos eléctricos
GB/T 8905-2012   la guía para la gestión y medición de SF6 gas en equipos eléctricos
( IEC 60376 "especificación y aceptación de Nuevo hexafluoruro de azufre"
IEC 60480 "Directrices para la comprobación y el tratamiento del azufre Hexafluoruro (SF6) tomado del equipo eléctrico y especificación para su reutilizar')

GB/T 17626    compatibilidad electromagnética-técnicas de prueba y medición
(IEC 61000-4 compatibilidad electromagnética (EMC), parte 4 técnicas de prueba y medición)

GB/T 2423    pruebas medioambientales para productos eléctricos y electrónicos
(IEC 60068 pruebas ambientales )

DL/T596-2018   Código de prueba preventiva para equipos de energía eléctrica
  Gases GB/T 18867-2014 para la industria electrónica-hexafluoruro de azufre
DL506      método de medición de humedad de SF6 gas aislado en equipo eléctrico
Higrómetros   de precisión de punto de rocío JJG 499-2004

Rango de aplicación:

Vigilancia ambiental GIS en interiores
Monitoreo ambiental de la sala de celdas SF6
SF6 fabricación de gas de alta pureza
Propósito de I+D.

Características

1. La configuración del sensor del terminal de prueba es flexible, y los sensores infrarrojos, los sensores electroquímicos y los sensores ultrasónicos son opcionales. Según diferentes escenas, puede ser adaptada selectivamente y más flexible.
pantalla táctil en color de 2.10.1 pulgadas, la comunicación del usuario es cómoda.
3. Placa base ARM de grado industrial, compatible con un excelente sistema de software de SO, hace que el producto sea más fiable.
4. El algoritmo de juicio inteligente puede eliminar la falsa alarma del sensor causada por varias razones.
5. La calibración inteligente de deriva cero amplía la vida útil del sensor.
6. Función de monitoreo automático del cuerpo humano, cuando la persona llega a la entrada del ambiente monitoreado, el anfitrión detecta automáticamente la señal del cuerpo humano. Inicie el host inmediatamente e informe de la monitorización de los datos ambientales.
7. Los datos de alarma y el programa de ventilación se establecen automáticamente, y el usuario puede ajustar los datos de alarma correspondientes de acuerdo con la normativa.
8. Diseño de circuito de interferencia antielectromagnética para garantizar la fiabilidad del producto.
Puede ampliar la comunicación USB, comunicación serie y módulos de comunicación inalámbrica, y puede realizar las funciones de comunicación e impresión del ordenador host. (Opcional)

Especificaciones

1. Función

1. Supervise y muestre el contenido de oxígeno en el entorno.
2. SF6 monitorización del contenido de gas y función de visualización en el entorno.
3. Control de temperatura y humedad y función de visualización en el entorno.
4. Función de alarma de hipoxia.
5. SF6 el contenido de gas supera la función de alarma.
6. Función de escape regular.
7. El contenido de hipoxia o SF6 excede la función de escape forzada estándar.
8. Función de escape forzado manual.
9. Última función de visualización del aire de escape.
10. Visualización en tiempo real de varias funciones de parámetros.
11. Función de consulta de datos históricos.
12. Apoyar la telemetría y la telemetría en el sistema de telecontrol.
13. La exclusiva función de calibración a cero automática diaria supera automáticamente las desviaciones y las falsas alarmas.
14. El intervalo de inspección es ajustable por el usuario. Los puntos de detección sospechosos refuerzan automáticamente la función de seguimiento.
15. Cuando se produce una alarma, las alarmas de ventilador y sonido y luz se activan automáticamente.
16. El usuario puede ajustar los parámetros de alarma de SF6 y O2
17. Admite telemetría RTU y función telesignal.
18. Función de almacenamiento de registros de datos de alarmas de masa, diseño de larga duración
19. Gran pantalla LCD en color, interfaz de funcionamiento fácil de usar.
20. Mientras se aumente el coste limitado, el punto de detección se puede duplicar para aumentar la densidad de detección.
21. Amplia potencia de trabajo  185~50VAC, función antionda y  relámpago.
22. Inducción del cuerpo humano, inicia automáticamente el ventilador o el sistema de voz
23. La pantalla es relativamente estable, lo que resuelve el problema de la deriva de datos bien.
24. Puede elegir conectarse con el equipo host para realizar la supervisión remota y registrar eventos y eventos históricos.



1. Parámetros técnicos

1. Dimensión de la unidad principal: 400*300*200mm
2. SF6 rango de detección de densidad de gas: 0~ 1500ppm
3. SF6 sensibilidad de detección de gases: ±5% valor de ajuste
4. Rango de detección de concentración de oxígeno: 0~25%
5. Precisión de medición de oxígeno: <0,5% (0,4%, O2 al 21%)
6. Umbral de alarma de hipoxia: 18,0% (ajustable)
7. Rango de visualización de temperatura: -20~99 ºC
8. Rango de visualización de humedad: 0~99% HR
9. Punto de detección: Configurar según la situación real en el lugar
10. Función de registro de datos: Registro automático de eventos de alarma, almacenamiento masivo y actualización automática.
11. Salida de alarma: Salida de contacto vacío de relé, puede conectarse con RTU y admite RS485 salidas de alarma.
12. Admite la función de ventilador de arranque remoto de RTU.
13. Tecnología de detección de cuerpo humano por infrarrojos, que inicia automáticamente el ventilador o la indicación de voz.

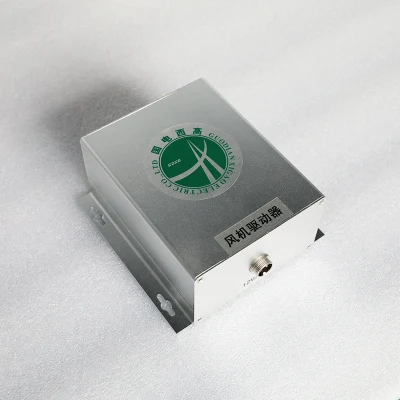

14. Controlador del ventilador:

Tipo de interruptor: Controla directamente la alimentación del ventilador;
Tipo de pulso: Está conectado al interruptor de control del ventilador; puede seleccionarse según la escena.

1. El arranque del ventilador admite varios modos: Inicio de temporización, inicio de alarma, inicio automático cuando hay alguien, arranque remoto, arranque manual, etc.

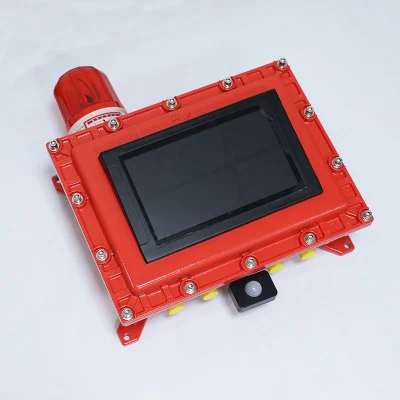

2. Varias formas de host: Montado en la pared a prueba de explosiones / 3U / 19 pulgadas de la caja estándar; 10 pulgadas táctil de interfaz de estilo Android.
3. Soporte para la transmisión remota de datos de medición a través de RS485: Por ejemplo, instale una pantalla LED grande en la puerta, y vea inmediatamente los parámetros de medición y el funcionamiento del sistema en la distancia. (Requiere una selección adicional por parte del usuario)
