Información Básica.
No. de Modelo.
CX-GN
salida
4~20ma
comunicación
RS485/232
precisión
1,0%
Paquete de Transporte
Carton
Especificación
XIG
Marca Comercial
GNS
Origen
Shanghai, China
Código del HS
9026100000
Capacidad de Producción
5000PCS/Month
Descripción de Producto

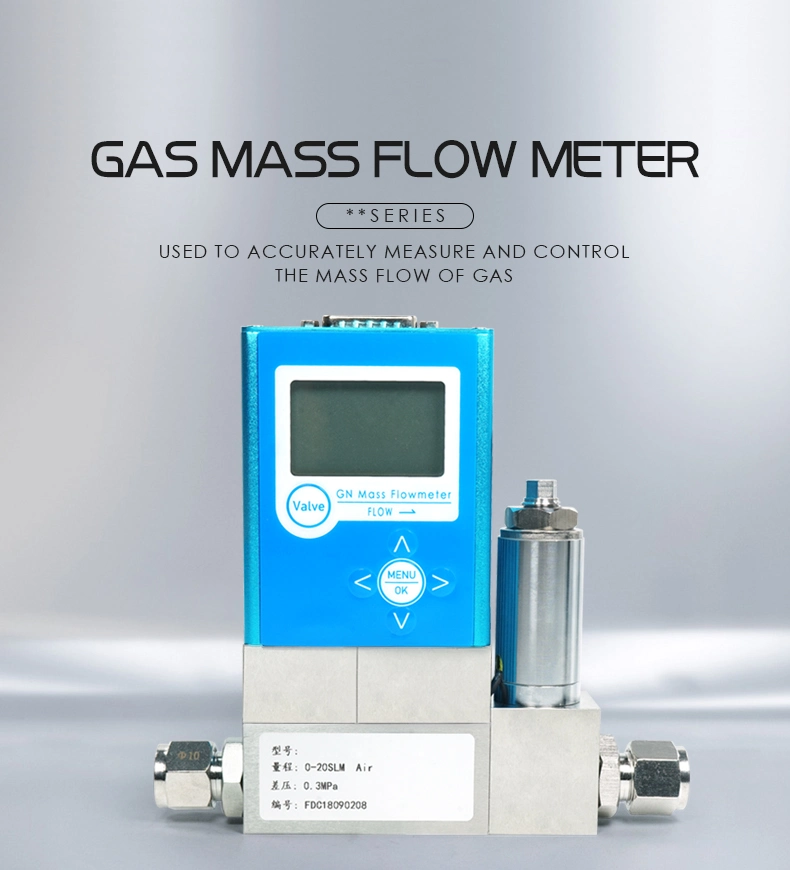

Sensor de flujo de alta precisión Gas de amoníaco, biogás, caudalímetro de aire de nitrógeno oxígeno de área variable Medidor de flujo de masa de gas natural
Un medidor de flujo de gas es un instrumento utilizado para medir el flujo de gas. Registre la cantidad de gas que fluye a través de la instalación en la tubería. Puede medir gas, aire, nitrógeno, acetileno, fosgeno, hidrógeno, gas natural, nitrógeno, gas licuado de petróleo, peróxido de hidrógeno, el gas de la combustión, metano, butano, cloro, gas, el biogas, el dióxido de carbono, el oxígeno, el aire comprimido, el argón, tolueno, benceno, xileno, sulfuro de hidrógeno, dióxido de azufre, amoníaco, etc.1. Principales datos técnicos
Consulte la tabla siguiente:
2. Datos eléctricos:
2,1. Voltaje nominal=3,6V, fluctuación de voltaje admisible: +2,5~+5,5V. Consumo de energía muy bajo. Una batería de litio puede soportar el medidor durante 8 años. La corriente estable es de 30uA.
2,2. Salida: 20mA-4 salida o salida de pulsos
2,3. La pantalla LCD parpadea cuando el voltaje es inferior a +2,5V. Es un recordatorio para el usuario de que la batería debe ser reemplazada en un mes. Todos los datos se mantendrán a largo plazo cuando se haya perdido la alimentación.
2,4. Temperatura ambiente: -30C~+60C, . Humedad: 20~85% HR.

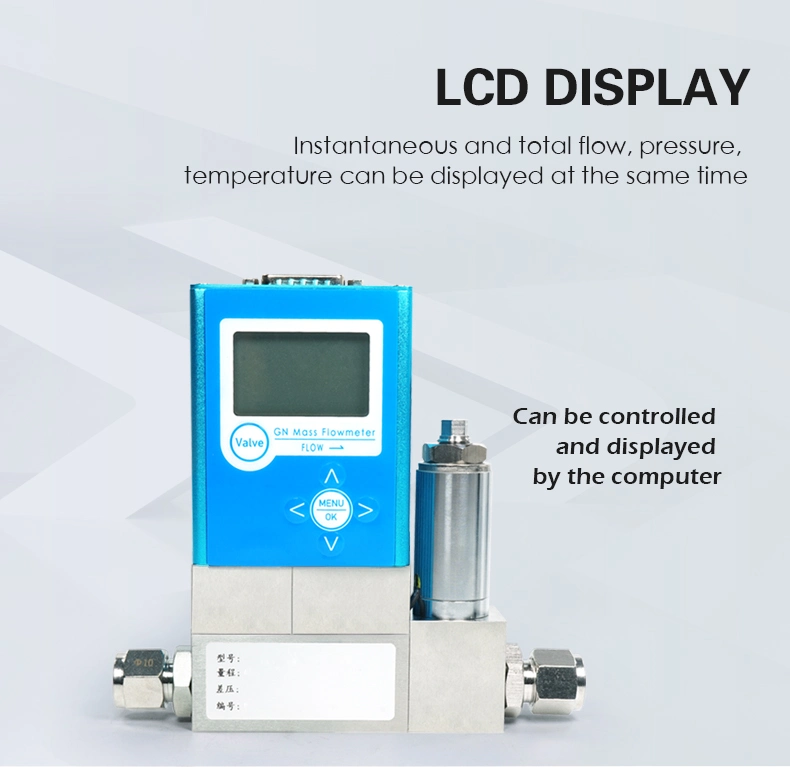

10. Pantalla LCD de 2,5 segmentos.
2,6. El rango de flujo alcanza hasta 1:160. La precisión del tratamiento es de ± 1,5%.
2,7. La prueba contra-explosión fue pasada en la planta de Anti-explosión autorizada Nacional. El estándar es GB3836,4. El tipo antiexplosión es de clase ExibIIBT3.
Modelo | XIG-10 1" | XIG-16 1" | XIG-25 1,5" | XIG40 2" | XIG-65 2' | |
Normal(m3/h ) | 10 | 16 | 25 | 40 | 65 | |
Min.( m3/h ) | 0,06 | 0,16 | 0,25 | 0,40 | 0,65 | |
Máx.( m3/h ) | 16 | 25 | 40 | 65 | 100 | |
Presión máx. ( MPa ) | 0,2 | |||||
Pérdida de presión ( Pa ) | 200 | 300 | ||||
Precisión | 1,5% | |||||
Medir la precisión | Qmin≤Q<0,1Qmax: ±3 | |||||
0,1QMax≤Q≤Qmáx: ±1,5 | ||||||
Temperatura (C) : | -30~ +60 | |||||
Resolución ( L ) | 0,1 | |||||
Máx. ( m3 ) | 999999,9999 | |||||
Adecuado para: | Gas\gas natural\LPG\oxígeno, etc. | |||||
Opción de salida: | 4-20mA o salida de impulsos | |||||
Conexión: | Conexión de rosca | |||||
No( kg ) | 1,5 | 1,5 | 2,0 | 3,0 | 3,0 | |
A ( mm ) | 145 | 145 | 160 | 170 | 170 | |
B ( mm ) | 240 | 240 | 270 | 290 | 290 | |
C ( mm ) | 123 | 123 | 156 | 155 | 155 | |
R | R1 | R1 | R11/2 | R2 | R2 |
