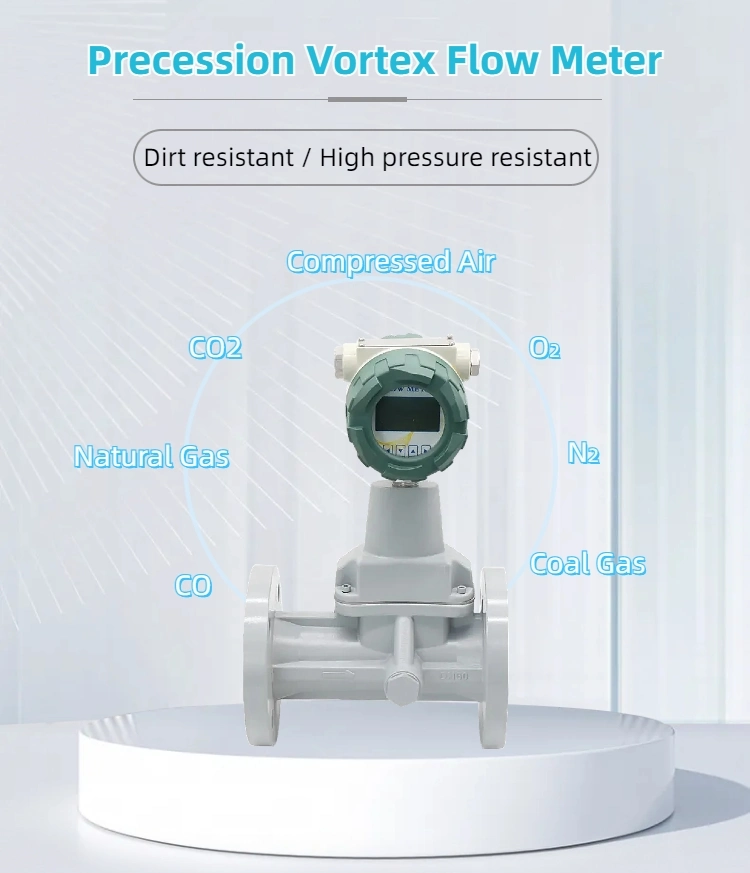

Precesión Vórtex caudalímetro Gas natural metano Aire nitrógeno oxígeno Gas Caudalímetro

El medidor de flujo de gas inteligente de vórtice de precesión es un nuevo tipo de medidor de flujo de gas desarrollado por Aister Instrument. El caudalímetro integra la función de detección de flujo, temperatura y presión, y puede compensar automáticamente la temperatura, la presión y el factor de compresión. Es un instrumento ideal para la medición de gases en el petróleo, la industria química, la energía eléctrica, la metalurgia y otras industrias.


El perfil de flujo del sensor de flujo es similar al perfil de un tubo Venturi. Un juego de paletas helicoidales está dispuesto en el lado de admisión. Cuando el flujo de gas entra en el sensor de flujo, la paleta fuerza el flujo para producir un flujo de vórtice violento. Cuando el flujo de gas entra en la sección de difusión, el flujo de vórtice comienza a girar dos veces bajo la acción de reflujo, formando un fenómeno de precesión de vórtice giroscópico.

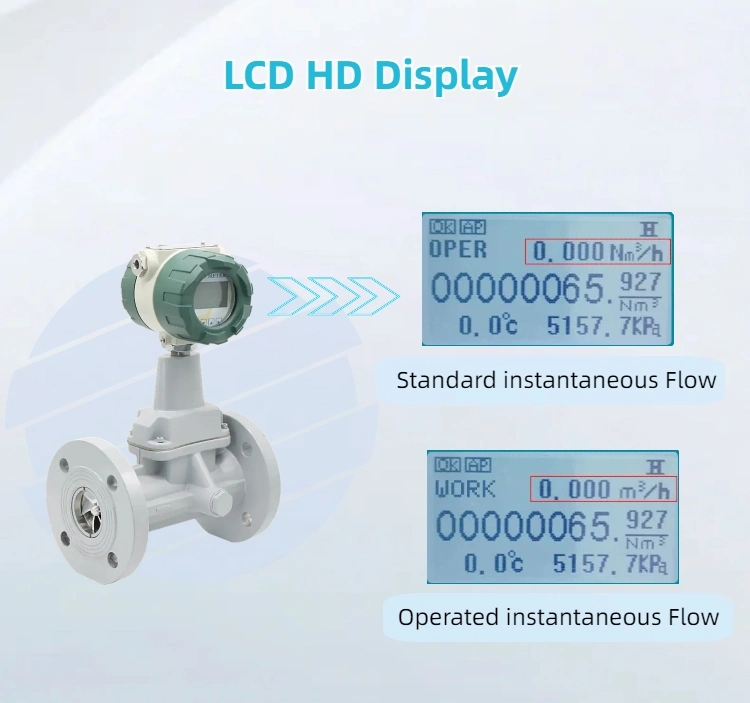

La frecuencia de precesión es proporcional al caudal y no se ve afectada por las propiedades físicas y la densidad del flujo, y el elemento de detección puede medir la frecuencia de precesión rotacional secundaria del fluido para obtener una buena linealidad en un amplio rango de flujo. La señal se amplifica, filtra y transforma en una señal de pulso proporcional al caudal del preamplificador, y luego se envía al microprocesador para el procesamiento de integración junto con la temperatura, la presión y otras señales de detección, Y los resultados de la medición se muestran en la pantalla LCD (flujo instantáneo, flujo acumulativo, temperatura y datos de presión).

El medidor de flujo de vórtice de precesión inteligente consta de los siguientes siete componentes básicos:
1. Generador de vórtice
2. Shell
3. Integrador inteligente de flujómetro
4. Sensor de temperatura
5. Sensor de presión
6. Sensor de cristal piezoeléctrico
7.Disrotador
