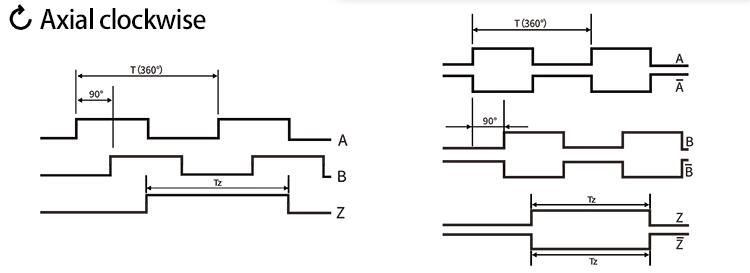

- La forma de onda de salida
- Diagrama de cableado
- Perfil de empresa
Información Básica.
No. de Modelo.
OVW2
Paquete
SMD
Formulario de instalación
Eje Tipo de manga
Marca
Winston
Axonia
Sujeción brida Tipo
tensión de alimentación
dc5-24v
resolución
10-3600p/R
temperatura ambiente
-20ºc~+70ºc.
protección
ip65
Paquete de Transporte
Box, Ctns
Especificación
28MM DIA
Marca Comercial
Winston/OEM/Neutral
Origen
China, Zhejiang, Wenzhou
Capacidad de Producción
10000PCS/Month
Descripción de Producto
Ampliamente utilizado en el control automático, medición automática, como el ángulo y sensores de velocidad.

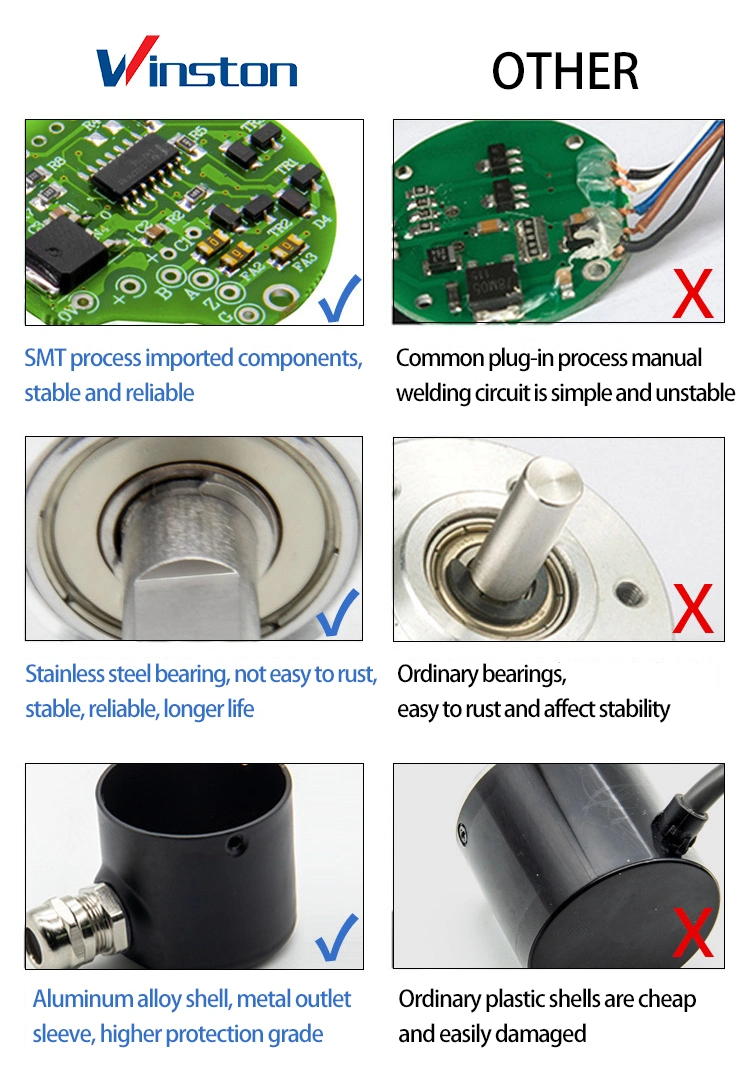

Una gran fiabilidad, larga vida, anti-bloqueo el rendimiento. Eje de acero inoxidable tiene una mayor estabilidad
Y PROTECCIÓN.es más sólida carcasa metálica andanti-impacto. Carga pesada de rodamiento, anti-aceite y agua.
| Parámetros eléctricos | Parámetros mecánicos | ||
| La resolución | 10-3600P/R | El momento de inicio | 2 x10^-3n - m (+ 25 ° C) |
| La tensión de alimentación | DC5V-24V,DC5V | Carga de eje admisible | Axial y radial 9.8N 9.8N |
| El voltaje de salida VH | ≥3,5.≥Vcc-2.5 V | El Momento de inercia | 4x10^-7 kg^2 |
| El voltaje de salida VL | ≤ 0,5 ≤ 1,0 V | El mayor número de revoluciones | 5000r/min. |
| El consumo de corriente | ≤100mA | La temperatura de trabajo | -20ºC~+70ºC |
| La fase de salida | A, B, z, A, B y Z | La temperatura de almacenamiento | -20ºC~+80 °C. |
| Frecuencia de respuesta | 0-100 kHz. | Grado de protección | IP65 |
| Tiempo de subida/bajada | 24V <1us Controlador de 5V ≤0.1 EE.UU. | Resistente a golpes | 50M /s^2 (10~200Hz X,Y,Z 3 direcciones de 2 horas cada una). |
| Resistentes al impacto | 980m/s^2 | ||
| Señal | VCC | OV | Un SIG | SIGA | SIG B | SIGB | SIGZ | SIGZ | N.C |
| Color del cable | Rojo | Black | El verde | Blue | Blanco | Gris | Amarillo | Orange | El bronce |
