Información Básica.
No. de Modelo.
G40
Formulario de instalación
Eje Tipo de manga
protección
Ip51
voltaje
5V/8-30V
diámetro
personalizado
diámetro del eje
personalizado
temperatura de funcionamiento
-30~85 grados
Paquete de Transporte
Carton
Especificación
0.5kg
Marca Comercial
Fagor
Origen
China
Capacidad de Producción
500/Pieces/Month
Descripción de Producto
INTRODUCCIÓN: 1.se utilice en el área de control automático, medidas, robótica, trabajo X-y e impresión.
2.It es altamente confiable, larga vida y tiene una fuerte capacidad anti-interferencia. Adaptación de temperatura de amplio rango.
3.amplia gama personalizada de adaptación de temperatura, clasificación IP, etc.
GUÍA DE PEDIDOS:
TABLA DE CABLEADO
| Señal | R | B | Z | R | B | Z | CC | TIERRA |
| Color | Verde | Blanco | Amarillo | Marrón | Gris | Naranja | Rojo | Negro |
ESPECIFICACIONES MECÁNICAS
| Máx. Velocidad del eje (r/min) | Par de arranque | Máx. Carga del eje | Chocante | Vibración |
| 5000 | <0,03Nm | Radial:15N, axial:10N | 50g/11 ms | 10g 10-2000Hz |
| Inercia del rotor | Temperatura de funcionamiento | Temperatura de almacenamiento | Protección | Peso |
| 4<10-8kgm² | -30ºC~85ºC. | -35ºC~95ºC. | IP51 | 100g |
ESPECIFICACIONES ELÉCTRICAS
| Circuito de salida | Abra Collector | Voltaje | Empuje-tracción | Mando de línea |
| Tensión Vcc | DC 5, 8 - 30 | DC 5, 8 - 30 | DC 5, 8 - 30 | 5 |
| Actual | ≤80 mA | ≤80 mA | ≤80 mA | ≤150 mA |
| Corriente de carga | 40mA | 40mA | 40mA | 60mA |
| Salida de alto nivel | Vcc MÍN.*70% | VCC-2,5V MÍN | VCC-1,5V MÍN | MIN 3,4V |
| Salida de bajo nivel | MÁX. 0,4V | MÁX. 0,4V | MÁX. 0,8V | MÁX. 0,4V |
| Tiempo de subida TR | MÁX. 1us | MÁX. 1us | MÁX. 1us | MÁX. 200ns |
| Tiempo de caída TF | MÁX. 1us | MÁX. 1us | MÁX. 1us | MÁX. 200ns |
| Frecuencia de respuesta máxima | 200kHz | 200kHz | 200kHz | 200kHz |

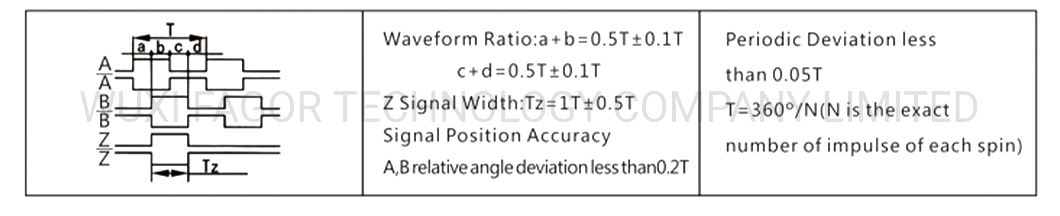

DESPLAZAMIENTO DE FASE DE SALIDA

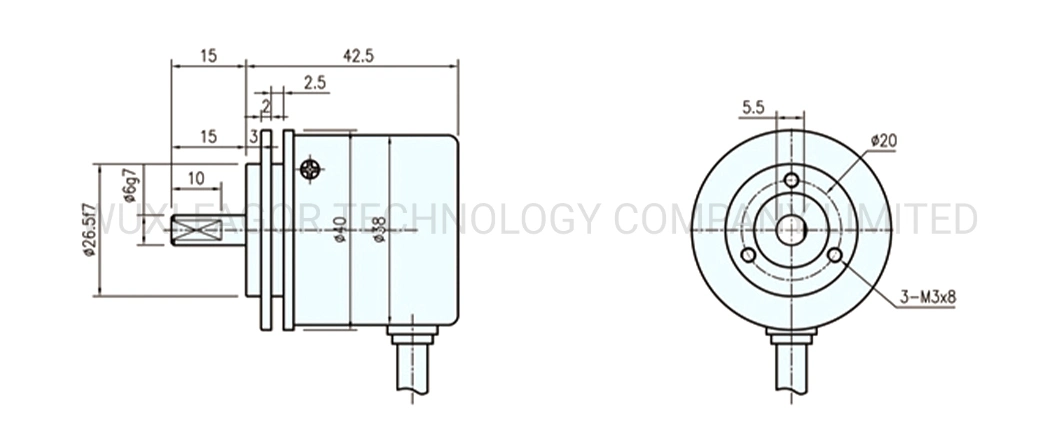

DIMENSIÓN
