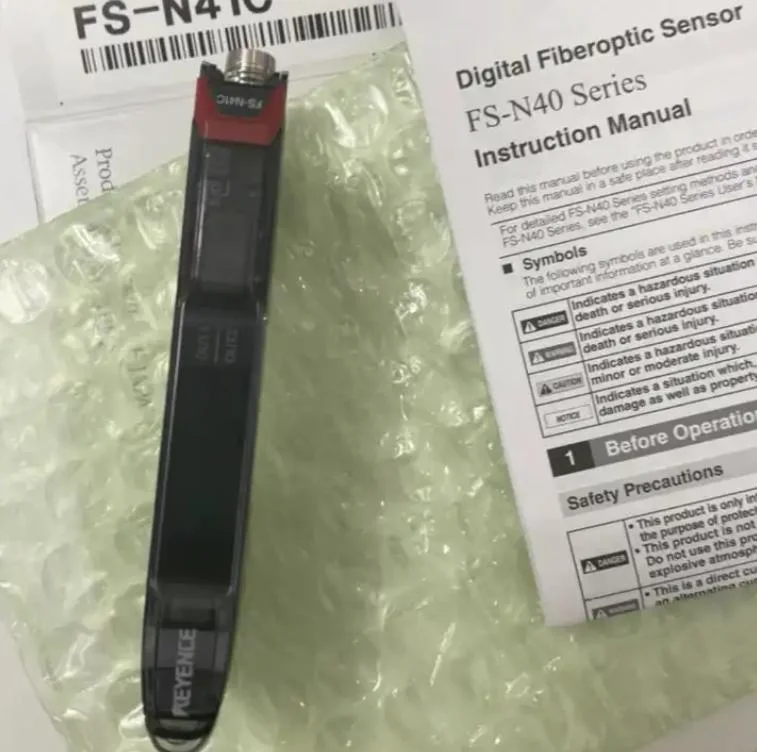

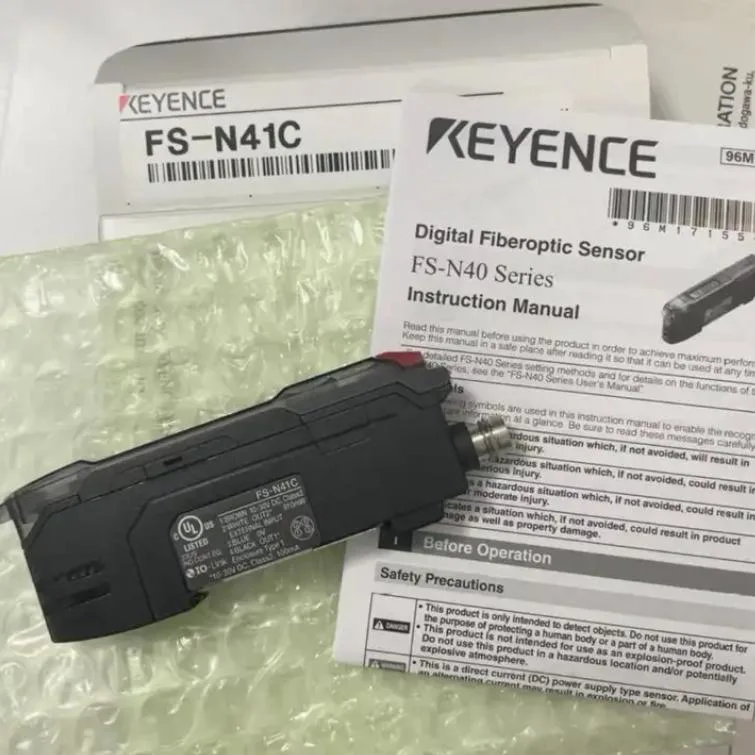

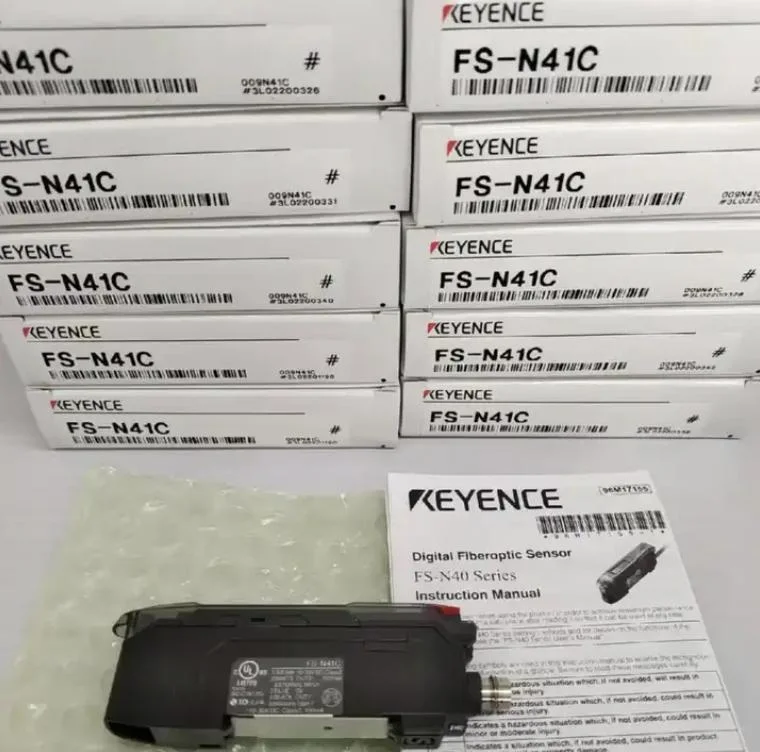

Keyence original Fs-N41p Fs-N42p Sensor de presión digital óptica sensores de fibra digital Fs-N41n Fs-N41c

El modelo

FS-N41C*1

Tipo

Conector M8*2

La unidad principal/la unidad de expansión

La unidad principal

El tiempo de respuesta

23 µs (S-HSPD*3)/50 µs (HSPD*4) / 250 μs (fina) / 500 μs (TURBO) / 1 ms (SUPER) / 4 ms (Ultra) / 16 ms (Mega) / 64 ms (TERA)

Número de salidas de control

2*5

Número de insumos externos

1*5

Fuente de luz LED

Del lado del transmisor: rojo, el LED de cuatro elementos (longitud de onda 660 nm).

La salida de control

Colector abierto, de 30 V o menos de 100 mA o menos por salida,
100 mA o menos total de 2 salidas (cuando se utiliza como unidad de un solitario) / 20 mA o menos (cuando se utiliza como una unidad de expansión)
La tensión residual
NPN 1,4 V o menos (corriente de salida 10 mA o menos) / 2 V o menos (corriente de salida 10 a 100 mA).
PNP 1,6 V o menos (corriente de salida 10 mA o menos) / 2,2 V o menos (corriente de salida 10 a 100 mA).

De entrada externa

La hora de entrada de 2 ms (EN) / 20 ms (OFF) o más*6

El circuito de protección

Protección contra la conexión de alimentación inversa, la producción sobrecorriente, impulso de salida, y revertir la conexión de salida

Prevención de interferencia mutua

S-HSPD/HSPD 0 unidades, Hotel de 4 unidades, TURBO/SUPER/ultra/MEGA/TERA 8 unidades
(La prevención de interferencias mutuas valores son el doble de los mostrados aquí cuando se establece el doble).

Fuente de alimentación

Voltaje de alimentación

10 a 30 VDC (incluyendo el 10% rizo (P-P) o menos) , la clase 2 o LPS*7

El consumo de corriente

Durante el funcionamiento normal: 910 mW o menos (36 mA o menos a 24 V/65 mA o menos a 12 V).
ECO: 840 mW o menos (33 mA o menos a 24 V/60 mA o menos a 12 V).
ECO completo: 750 mW o menos (30 mA o menos a 24 V/52 mA o menos a 12 V)*8

La resistencia ambiental

La luz ambiente

Lámpara incandescente: 20.000 lux o menos, la luz del sol: 30.000 lux o menos

La temperatura ambiente

-20 °C a +55 °C (no congelar)*9

Resistencia a vibraciones

10 a 55 Hz; el doble de 1,5 mm; la amplitud de 2 horas cada uno para X, Y EJES, Y Z

Resistencia a impactos

500 m/s2 ; 3 veces para cada uno de X, Y EJES, Y Z

Material de la caja

La unidad principal y la cubierta de policarbonato:

El peso

Aprox. 25 g

*1 de la especificación de IO-Link V.1.1/COM2 (38,4 kbps) es compatible.
*2 Asegúrese de que la longitud del cable es de 30 m o menos para el tipo de conector M8.
Asegúrese de que la longitud del cable es de 20 metros o menos cuando se conecta por medio de la IO-Link.
*3 restricciones cuando se selecciona S-HSPD
Producto 2 de tipos de salida doble se fija en OFF.
IO-Link no se puede utilizar la comunicación.
Detección de área, zona % Modo, el sistema de referencia, el aumento en el borde y el borde de caída no puede ser seleccionada para el modo de detección.
Temporizador de salida, límite de detección, y mostrar la ganancia no puede ser utilizado.
El Pleno no puede ser seleccionada para la función ecológica.
*4 restricciones cuando se selecciona HSPD
Ganancia de la pantalla no puede ser utilizado.
*5 de salida de 2 y la entrada externa son seleccionables.
*6 La hora de entrada se convierte en 25 ms (EN)/25 ms (OFF) cuando se selecciona la entrada de calibración externa.
*7 Cuando la expansión del sistema a 9 o más unidades, utilice una fuente de tensión de alimentación 12 V o superior.
*8 La corriente de carga queda excluido. El consumo de energía, incluyendo la carga cuando el número máximo de unidades se conectan es de 38 W
Máx.
*9 Cuando se expande por 1 a 2 unidades: -20 °C a +55 °C. Cuando se expande por 3 a 10 unidades: -20 °C a +50 °C.
Cuando se expande por 11 a 16 unidades: -20 °C a +45 °C. Cuando se utiliza 2 salidas, el 1 de la unidad se cuentan como 2 unidades.
Los valores prescritos para la temperatura ambiente se supone que el amplificador de sensor se ha montado en un carril DIN instalado en un
Superficie de metal.
Tener especial cuidado al instalar el producto en un espacio hermético.
