Información Básica.
No. de Modelo.
K38
Formulario de instalación
Eje Tipo de manga
protección
Ip51
voltaje
5V/8-30V
diámetro
personalizado
diámetro del eje
personalizado
temperatura de funcionamiento
-30~85 grados
Paquete de Transporte
Carton
Especificación
0.5kg
Marca Comercial
Fagor
Origen
China
Capacidad de Producción
500/Pieces/Month

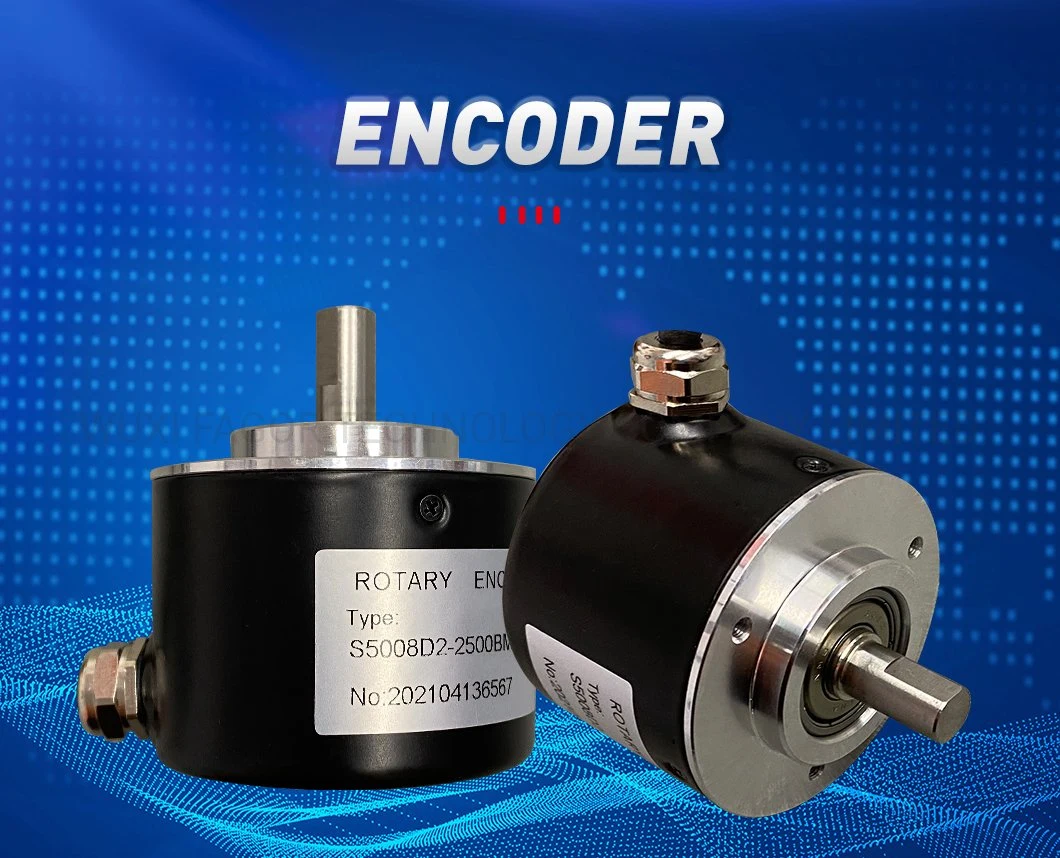

Descripción de Producto
Introducción: 1.Se utiliza en el área de control automático, mediciones, la robótica,X-Y el trabajo y la impresión.
2.Una alta fiabilidad, larga vida, la fuerte capacidad antiinterference y una amplia gama de adaptación de la temperatura.
Guía de pedido:
Tabla de cableado
| Señal | Un | B | Z | Un | B | Z | Vcc | GND |
| El color | El verde | Blanco | Amarillo | Brown | Gris | Orange | Rojo | Black |
Especificaciones mecánicas
| Max. La velocidad del eje (r/min). | El par de arranque | Max. La carga del eje | Sorprendente | La vibración |
| 5000 | <0,03 Nm | Radial, axial N:15:10N. | 50G/11 ms | 10G 10-2000Hz |
| La inercia del rotor | La temperatura de funcionamiento | La temperatura de almacenamiento | La protección | El peso |
| 4<10-8 kgm² | -30ºC~85°C | -35ºC~95ºC | IP51 | 100 g. |
| La tensión | DC5,8~30V | La temperatura de trabajo | -40~+85 grados |
| La resolución | 2~5000 | Max. La carga del eje | Eje radial 80N/40N |
| Método de salida | El colector abierto/voltaje/push-pull/DPCM | ||
| La velocidad del eje Max. | 5000r/min. | La frecuencia | 150KHz. |
Especificaciones eléctricas
| En el circuito de salida | El colector abierto | La tensión | Push-Pull | La unidad de la línea |
| El voltaje Vcc | DC 5, 8 - 30 | DC 5, 8 - 30 | DC 5, 8 - 30 | 5 |
| Actual | ≤80 mA. | ≤80 mA. | ≤80 mA. | ≤ 150 mA |
| La corriente de carga | 40mA | 40mA | 40mA | 60 mA. |
| Salida de alto nivel | MIN Vcc*el 70% | MIN Vcc-2.5V | MIN VCC-1,5V | 3.4V MÍN. |
| Salida de bajo nivel | Máx. 0,4 V | Máx. 0,4 V | Máx. 0,8 V. | Máx. 0,4 V |
| Tiempo de subida tr | MAX 1us | MAX 1us | MAX 1us | MAX 200ns |
| Tiempo de bajada TF | MAX 1us | MAX 1us | MAX 1us | MAX 200ns |
| Responder Max Frecuencia | 200kHz. | 200kHz. | 200kHz. | 200kHz. |

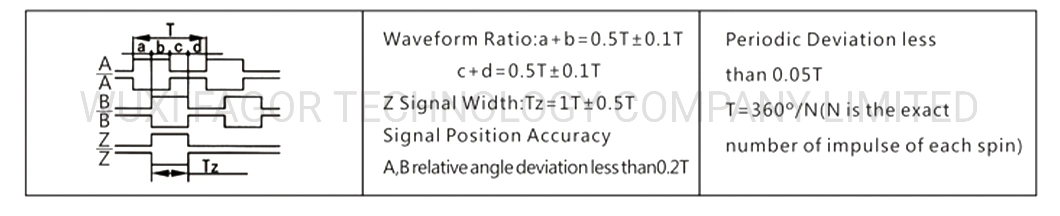

Cambio de fase de salida
La dimensión
