Haiwang IC Chip Electronic Components Biss0001 China tiempo de retardo incorporado Temporizador sensor procesamiento de señal circuito integrado interruptor de infrarrojos piroeléctrico pasivo

Somos una fábrica de componentes electrónicos Haiwang IC Chip Biss0001 con sensor de infrarrojos y tiempo de retardo incorporado. Procesamiento de señal de alta calidad para interruptores piroeléctricos.
Request a Quote

Detalles del producto

  • Visión General
  • parametros de producto
  • descripción de producto
  • PREGUNTAS FRECUENTES
Visión General

Información Básica.

No. de Modelo.
BISS0001 PIR IC
número de modelo
hw-biss0001 par ic
potencia (vatios)
0,1ma
tensión - alimentación (min)
0,3v
tensión: salida
3v-5v
corriente: salida / canal
50ua-100ua
aplicaciones
interruptor de sensor pir
tensión: alimentación
-0,3v-6v
salida
cambio de transductor
función
circuito integrado de procesamiento de señal del sensor
alimentación de tensión interna
-0,3v -6v
corriente: salida alta, baja
50ua-100ua
especificaciones
salida de alto y bajo nivel
tamaño / dimensión
10*6mm
modulación o protocolo
pir
teoría
sensor óptico
Paquete de Transporte
on-Demand Customized
Especificación
on-demand customized
Marca Comercial
Haiwang(HW)
Origen
Guangdong, China
Capacidad de Producción
10000 Pieces Per Week

Descripción de Producto

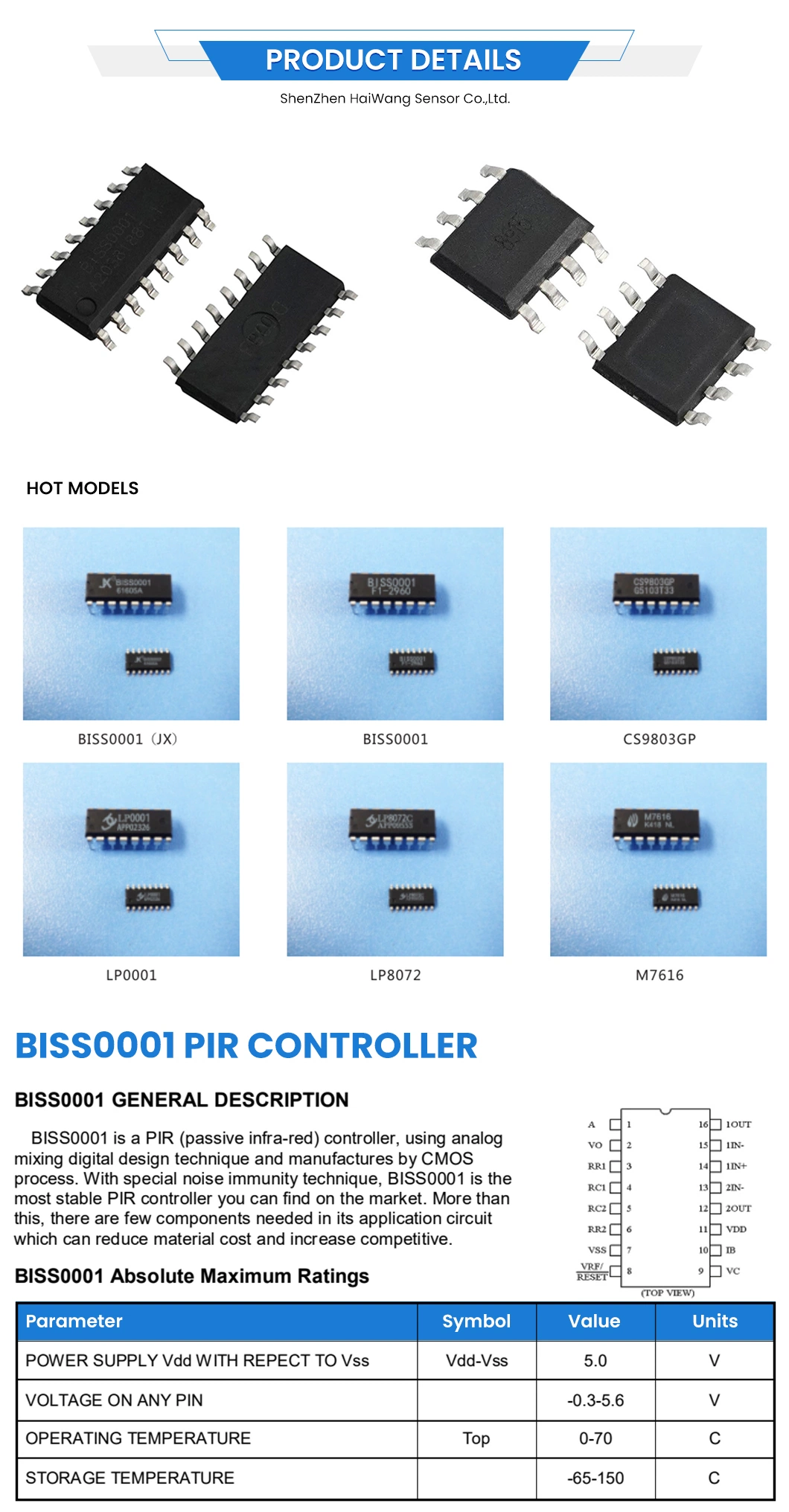

Código de producto: Procesamiento por infrarrojos piroeléctrico IC (BISS0001)

Especificaciones del producto: DIP / SOP

descripción de producto -
BISS0001 es una sección que tiene un circuito integrado de procesamiento de señal de detección de alto rendimiento.  Coincide con el sensor de infrarrojos piroeléctrico y pocos outsides cumplen con la constitución de dispositivo principal pasivo del interruptor de infrarrojos piroeléctrico. Puede abrir automáticamente cada tipo de lámpara incandescente, lámpara fluorescente, zumbador, válvula automática, ventilador eléctrico, secador rápido, y así sucesivamente, es adecuado especialmente para la empresa, la casa de huéspedes, el mercado, el almacén, y el corredor familiar, el corredor, y otra región sensible, o usos en la zona de seguridad el automático
la luz, la iluminación y el sistema de alarma.

Características
* CMOS Craft
* mezcla digital-analógica
* tiene el amplificador operacional independiente de alta impedancia de entrada
* discriminador de amplitud bidireccional interior para ser posible suprimir la perturbación
*en suponer el temporizador de tiempo de retardo y el bloqueo temporizador de forma eficaz
* utiliza sello DIP de 16 pies

BISS0001 IC de control de detección PIR

BISS0001 es un circuito integrado de procesamiento de señales de sensores que tiene un alto rendimiento. Coincide con un sensor de infrarrojos piroeléctrico y algunos componentes externos para constituir un interruptor de infrarrojos piroeléctrico pasivo. Puede abrir automáticamente todo tipo de lámparas de linterna, lámparas fluorescentes, zumbadores, puertas automáticas, ventiladores eléctricos, secadoras, y dispositivos de fregadero automáticos, especialmente en áreas sensibles como empresas, hoteles, centros comerciales, almacenes, garajes, también se utiliza ampliamente en áreas de seguridad donde hay iluminación automática, dispositivos de iluminación y sistemas de alarma.
Operación
1. Circuitos integrados de señal mixta CMOS profesional.
2. Con impedancia de entrada alta independiente del amplificador operacional que puede coincidir con una variedad de sensores para la señal y el proceso.
3. Discriminador bidireccional que puede resistir efectivamente a la interferencia.
4. Temporizador de retardo y temporizador de bloqueo integrados.
5. Nueva estructura, rendimiento estable y fiable, y amplio rango de ajuste.
6. Tensión de referencia integrada.
7. Voltaje de funcionamiento: 3-5V
Encapsulado DIP y SOP de 8,16 pies.
Aplicación
Se utiliza para una variedad de sensores y controladores de retardo
Parámetro Limit (VSS=0V)
1. Voltaje de alimentación:-0,3V - 6V
2.TENSIÓN DE ENTRADA:VSS-0,3V - VDD+0,3V(VDD=6V)
3.corriente máxima del terminal de salida:±10mA(VDD=5V) 4.temperatura de funcionamiento:-10oC - +70oC
5. Temperatura de almacenamiento:-65oC - +150oC
parametros de producto

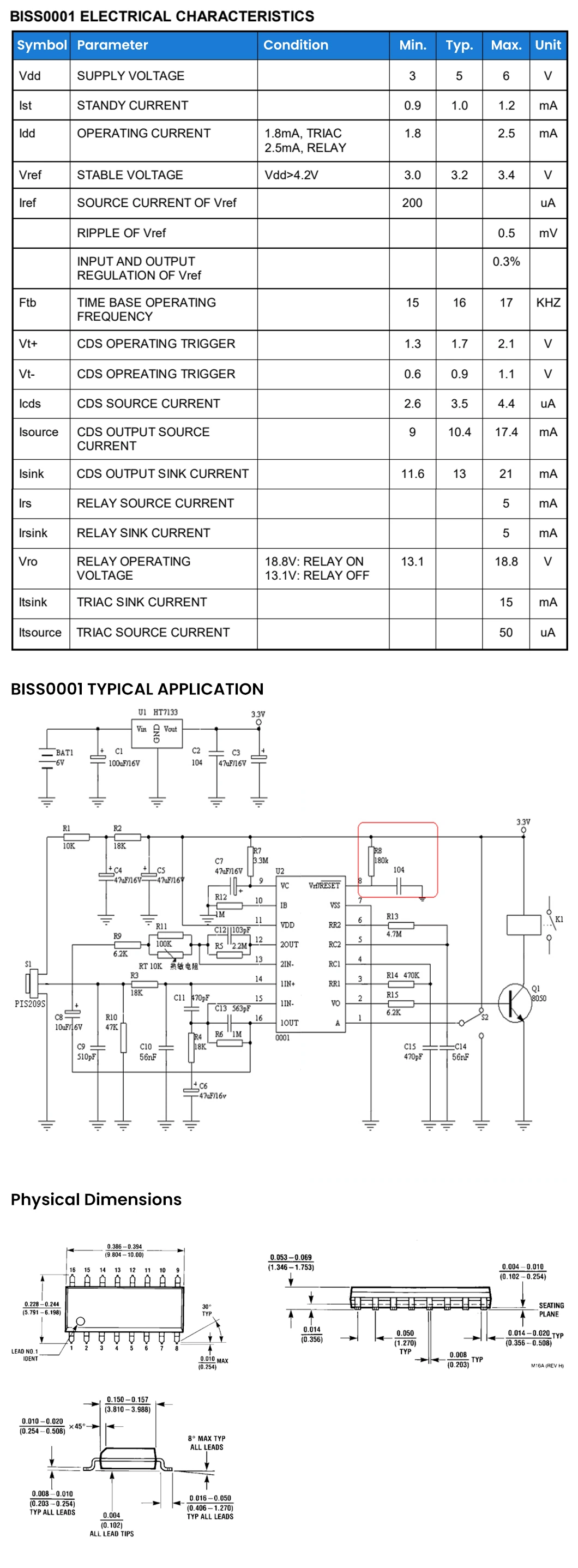

Parámetro eléctrico

Símbolo Parámetros Condiciones de la prueba Valor Unidad
      Mín Máx
VDD Vol. Operativo Rang - 3 6 V

IDD
Corriente de funcionamiento 		Salida
ut sin carga 		VDD=3V - 50
UA
      VDD=5V - 100
Vos Tensión de offset de entrada VDD=5V - 50 MV
IOS Corriente de offset de entrada VDD=5V - 50 Na
AVO tensión de bucle abierto
ganancia 		VDD=5V,RL=1,5M 60 - DB
CMRR modo común
relación de rechazo 		VDD=5V,RL=1,5M 60 - DB
VYH salida de amplificador operacional alta
nivel
VDD=5V,RL=500K,1/2 VDD 		4,25 -
V
VYL salida de amplificador operacional baja
nivel 		  - 0,75
VRH Nivel alto de entrada VC VRF=VDD=5V 1,1 - V
VRL Nivel bajo de entrada VC   - 0,9
Vé Vo genera un nivel alto VDD=5V,IOH=0,5mA 4 - V
Vol Nivel bajo de salida de vo VDD=5V,IOL=0,1mA - 0,4 V
VAH  Una entrada final alta
nivel 		VDD=5V 3,5 - V
VALOR Una entrada final baja
nivel 		VDD=5V - 1,5 V

Función de pie

  Elemento E/S Especificación de función

1
R
YO 		Desencadenado repetible y control de desencadenante no repetible . A  =  "1"  es   el desencadenante , mientras  QUE A  =  "0"  es
no repetible


2

VO

O 		La salida de la señal de control. Es un disparador eficaz cuando el vo es activado por el borde de baile en vs saltar de un nivel bajo a un nivel alto. Es un estado de bajo nivel cuando      el tiempo de retardo de salida de Tx   es posterior  a y  el
Vs se convierte en vo
3 RR1 -- Ajuste fin de tiempo de retardo de salida TX
4 RC1 -- Ajuste fin de tiempo de retardo de salida TX
5 RC2 -- Ajuste fin del tiempo de bloqueo de disparo TI
6 RR2 -- Ajuste fin del tiempo de bloqueo de disparo TI
7 VSS -- Potencia de funcionamiento del extremo negativo

8
VRF
YO 		La tensión de referencia y puesta a cero de entrada final que
Normalmente está conectado al VDD. Puede hacer que el temporizador se restablezca con conectado a la "0".

9
VC
YO 		Cuando VC < VR, prohíbe el disparo; cuando VC > VR ,   permite el disparo.  VR
Material 0,2 VDD
10
IB
-- 		Configuración de corriente de polarización del amplificador operacional end.el RB está  conectado  al extremo VSS, entonces el valor RB  es
Aproximadamente 1 M Ω
11 VDD -- Potencia de funcionamiento positivo. Es 3-5V.
12 2OUT O El segundo extremo de salida del amplificador operacional
13 2IN- YO     El segundo extremo de salida negativo del amplificador operacional
14 1IN+ YO El primer extremo de entrada positiva del amplificador operativo
15 1IN- YO El primer extremo de entrada negativo del amplificador operativo
16 1OUT O El primer nivel de salida del amplificador operacional

descripción de producto

Haiwang IC Chip Electronic Components Biss0001 China Built-in Delay Time Timer Sensor Signal Processing Integrated Circuit Passive Pyroelectric Infrared SwitchHaiwang IC Chip Electronic Components Biss0001 China Built-in Delay Time Timer Sensor Signal Processing Integrated Circuit Passive Pyroelectric Infrared SwitchHaiwang IC Chip Electronic Components Biss0001 China Built-in Delay Time Timer Sensor Signal Processing Integrated Circuit Passive Pyroelectric Infrared SwitchHaiwang IC Chip Electronic Components Biss0001 China Built-in Delay Time Timer Sensor Signal Processing Integrated Circuit Passive Pyroelectric Infrared Switch
Haiwang IC Chip Electronic Components Biss0001 China Built-in Delay Time Timer Sensor Signal Processing Integrated Circuit Passive Pyroelectric Infrared SwitchHaiwang IC Chip Electronic Components Biss0001 China Built-in Delay Time Timer Sensor Signal Processing Integrated Circuit Passive Pyroelectric Infrared SwitchHaiwang IC Chip Electronic Components Biss0001 China Built-in Delay Time Timer Sensor Signal Processing Integrated Circuit Passive Pyroelectric Infrared SwitchHaiwang IC Chip Electronic Components Biss0001 China Built-in Delay Time Timer Sensor Signal Processing Integrated Circuit Passive Pyroelectric Infrared SwitchHaiwang IC Chip Electronic Components Biss0001 China Built-in Delay Time Timer Sensor Signal Processing Integrated Circuit Passive Pyroelectric Infrared SwitchHaiwang IC Chip Electronic Components Biss0001 China Built-in Delay Time Timer Sensor Signal Processing Integrated Circuit Passive Pyroelectric Infrared SwitchHaiwang IC Chip Electronic Components Biss0001 China Built-in Delay Time Timer Sensor Signal Processing Integrated Circuit Passive Pyroelectric Infrared SwitchHaiwang IC Chip Electronic Components Biss0001 China Built-in Delay Time Timer Sensor Signal Processing Integrated Circuit Passive Pyroelectric Infrared Switch



PREGUNTAS FRECUENTES

1. ¿es una fábrica o una empresa comercial?
Somos un fabricante profesional establecido en 2004, con más de 20 años de experiencia en la industria de la protección de la seguridad.

2. ¿Cómo puedo obtener una muestra para comprobar su calidad?
El orden de la muestra es aceptable. Por favor Contáctenos para más detalles.

3. ¿Cuál es el pago?
- T/T sería mejor con transferencia rápida y pocas comisiones bancarias.
- L/C, Western Union y PayPal. VISA y MasterCard son aceptables.

4. ¿Cuánto tiempo dura su hora de entrega?
- 1-3 días hábiles para el pedido de muestra
- para pedidos generales, 3-20 días después del pago anticipado
Por favor Contáctenos para más detalles.

5. ¿Qué pasa con la garantía?
- para el estroboscopio/sensor, ofrecemos 18 meses de garantía; las piezas son de 2 años.
- para el panel de alarma, ofrecemos 24 meses de garantía.

6. ¿Dónde está su fábrica? ¿Cómo puedo visitarlo?
Nuestra fábrica se encuentra en Shenzhen, en China, cerca de Hongkong y Guangzhou. Le damos una cálida bienvenida a visitar nuestra fábrica y cooperar con nosotros.

7. ¿Cuál es su ventaja? ¿por qué te elegimos?
- precio de fábrica. Más de 15 años de experiencia en este ámbito industrial
- Gran capacidad de producción, apoyo OEM&ODM
- 100% nuevos materiales, con un tasa defectuosa inferior al 0,2%.
