Información Básica.
No. de Modelo.
ASR 223-5C1K-3D / C band
Software de Cliente
Software de Cliente
Modelo
Vigilancia
Sensor
Radar MIMO
Clase
Lente de Enfoque Automático
Tecnología
Cazuela / Inclinación / Zumba
Resolución horizontal
480tvl
rango de detección
1,2km para drone
cobertura de azimut
360 grados
cobertura de eleavación
40 grados
características especiales
impermeable / resistente a la intemperie
objetivo de detección
Drone/Uav
Paquete de Transporte
Aluminum Alloy Package
Especificación
C Band (5.5-5.8GHz)
Marca Comercial
WaveSonics
Origen
China
Capacidad de Producción
10000 Piece/Year
Descripción de Producto

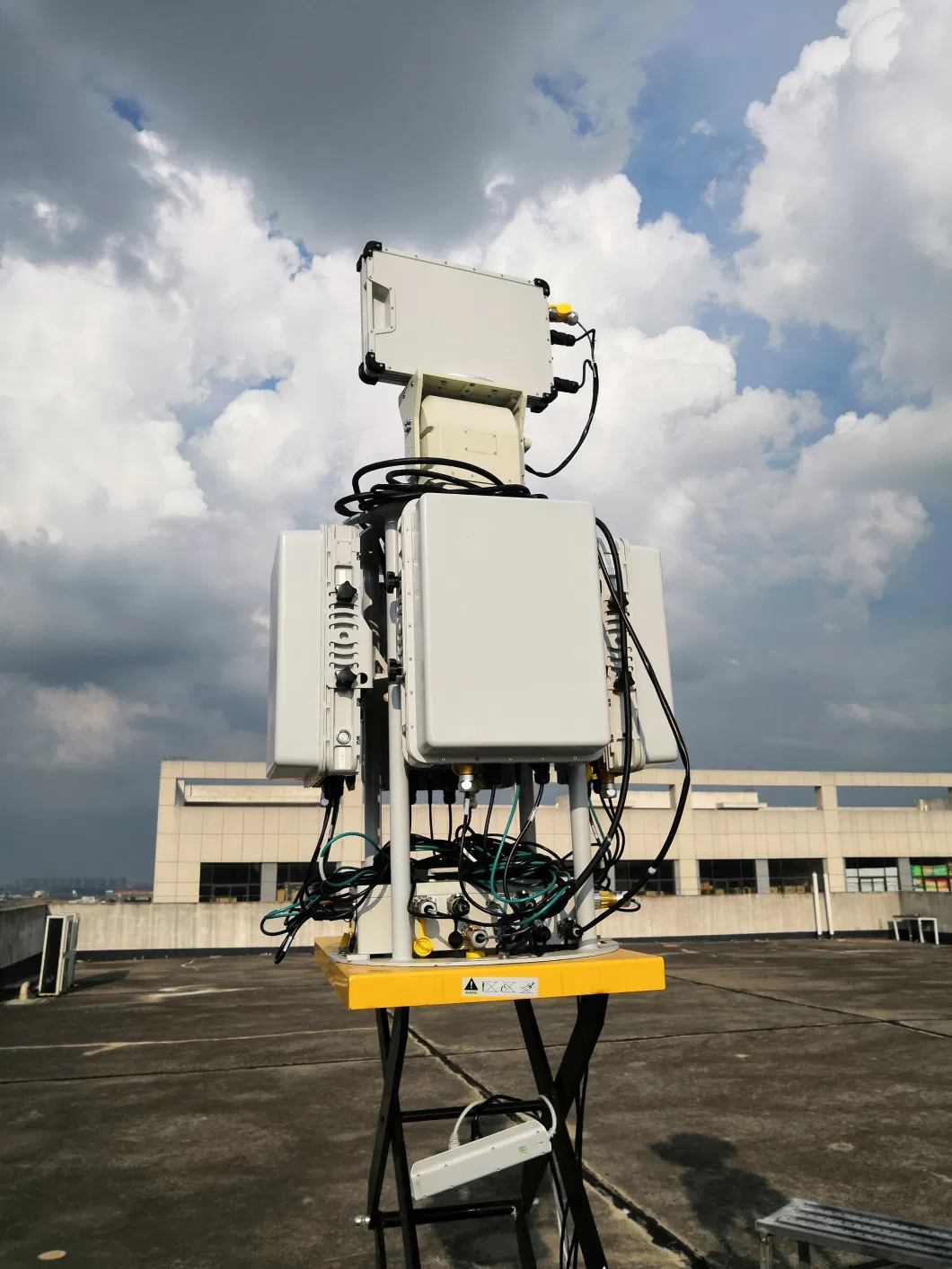

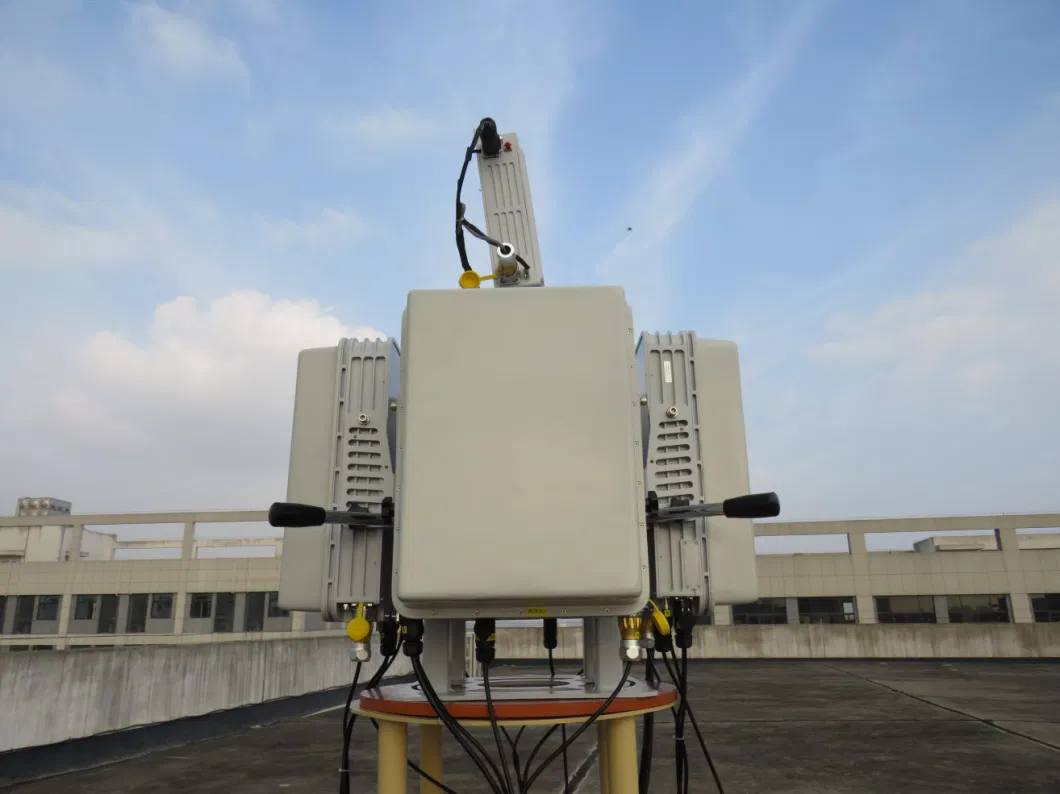

El radar de vigilancia aérea
El ASR 223-5C1K-3D / C band
El ASR 223-5C1K-3D es un radar de vigilancia de seguridad, que es el mismo tipo de radar como ASR 223-1C1K, que es un radar phased array con tecnología avanzada y un rendimiento estable desarrollado para la detección de la baja de volar los aviones teledirigidos.
La diferencia es que el ASR 223-1C1K es una sola matriz de radar, mientras que el ASR 223-4C1K-3D es un radar de matriz de cuatro, así como la altura equipados con radar de búsqueda.
Características
-- Alta velocidad de datos y de alta precisión de posicionamiento
-- Multi-Input salida múltiple (MIMO) system
-- Todas las condiciones climáticas de la adaptabilidad
Aplicación
Los aeropuertos, las bases militares, las zonas fronterizas y otras áreas clave de vigilancia de seguridad
La especificación
Para más detalles, visite: a5250379796602ad.en.made-in-china.com

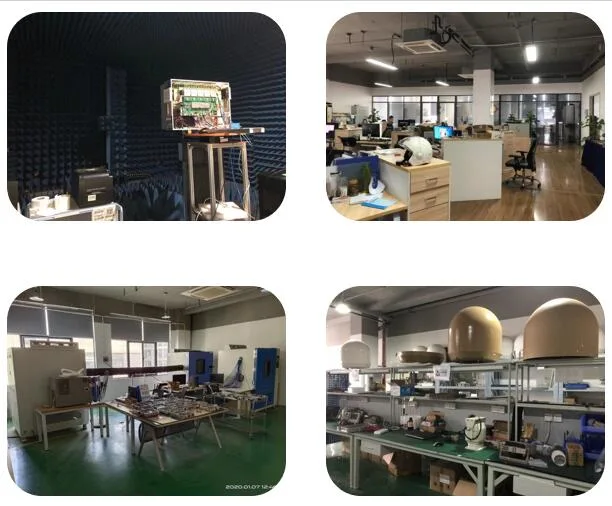

Vista previa de la fábrica

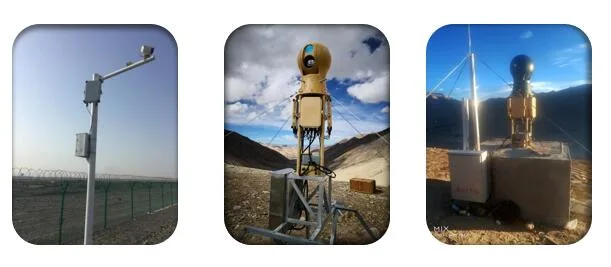

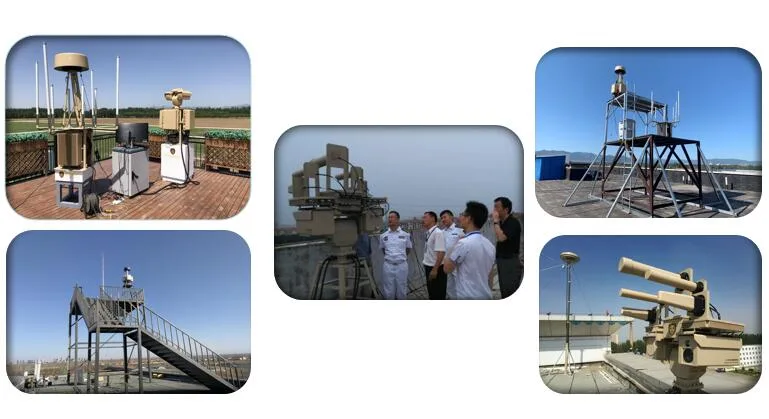

Referencia de proyecto
El ASR 223-5C1K-3D / C band
El ASR 223-5C1K-3D es un radar de vigilancia de seguridad, que es el mismo tipo de radar como ASR 223-1C1K, que es un radar phased array con tecnología avanzada y un rendimiento estable desarrollado para la detección de la baja de volar los aviones teledirigidos.
La diferencia es que el ASR 223-1C1K es una sola matriz de radar, mientras que el ASR 223-4C1K-3D es un radar de matriz de cuatro, así como la altura equipados con radar de búsqueda.
Características
-- Alta velocidad de datos y de alta precisión de posicionamiento
-- Multi-Input salida múltiple (MIMO) system
-- Todas las condiciones climáticas de la adaptabilidad
Aplicación
Los aeropuertos, las bases militares, las zonas fronterizas y otras áreas clave de vigilancia de seguridad
La especificación
| El tema | La especificación |
| Modo de trabajo | + Doppler de Pulso de ultrasonidos phased array. |
| Frecuencia de trabajo | Banda C (5.5-5.8GHz). |
| Rango de detección | 1.2Km (DJI Phantom 3/4", Mavic", RCS≈0,01 metros cuadrados) |
| El rango de detección mínimo | ≤100m |
| Cobertura azimutal | Panel 4: 360°+ ( Radar Detección de altura de 3D) |
| La cobertura de la elevación | 40° |
| La precisión de distancia | ≤10 m. |
| La precisión de acimut | ≤1.0° |
| La velocidad de detección de destino | 0,2M/s - 25m/seg. |
| Velocidad de precisión | ≤ 0,2 m/seg. |
| La tasa de datos | ≤ 1,5 s |
| De salida pico | 4W/Panel |
| peso neto | ≤70kg. |
| Fuente de alimentación | AC220V/250W |
| Interface | El protocolo UDP (Ethernet) |
| La dimensión | 725mm x 725mm x 735 mm (2D) 725mm x 725mm x 1400 mm (3D) |
| La temperatura de trabajo | De -40 ºC ~ +60 °C. |
| El ambiente de trabajo | Prueba de agua de lluvia; Polvo prevención; prevención de la arena; la prueba de humedad, moho y a prueba a prueba de sal |
Para más detalles, visite: a5250379796602ad.en.made-in-china.com
Vista previa de la fábrica

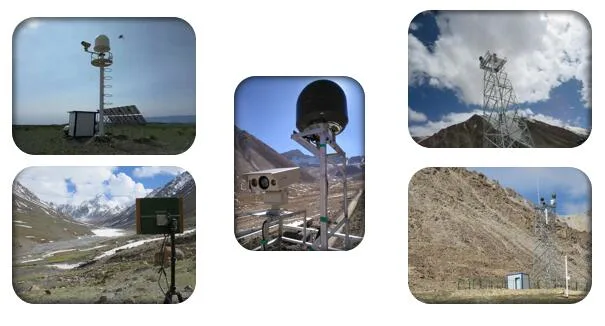

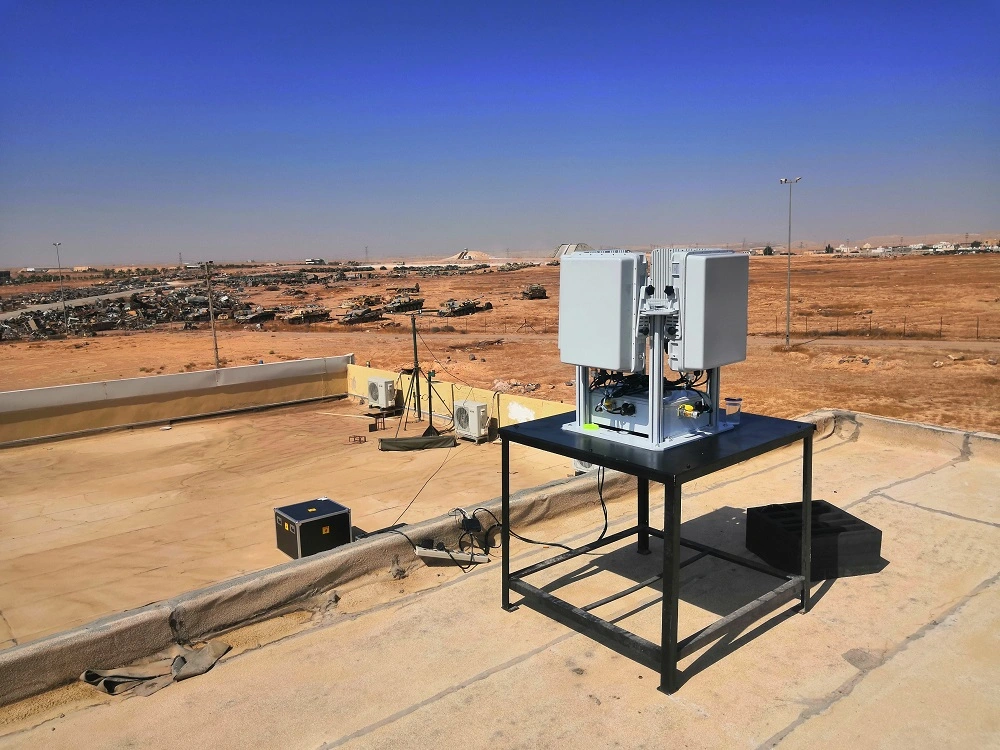

Referencia de proyecto
