Descripción de Producto
Introducción

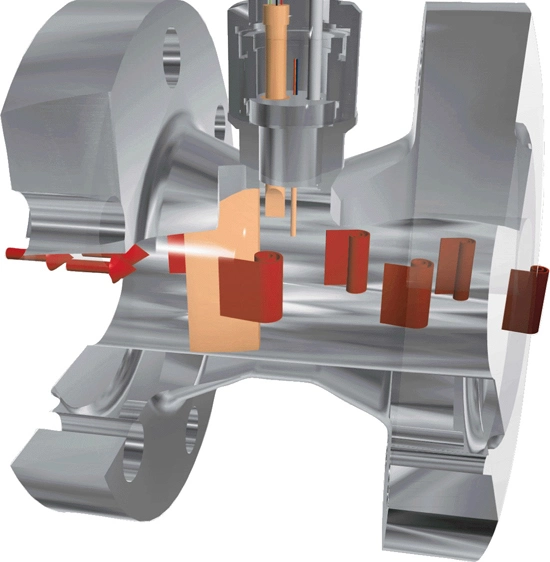

Caudalímetro Vortex se basa en el Carmen , que adopta el principio de vórtice cristal piezo como pruebas
Los componentes. Se trata de un nuevo tipo de estrés, la detección de caudalímetro vortex. Tiene las ventajas de una amplia gama de cambio,
Alta precisión, la pérdida de presión baja, buen medio generalidad, la señal de salida de pulso proporcional al caudal, conveni
Ent para conectar con el ordenador, etc.
¿Qué es el caudalímetro Vortex ?
Medidores de Flujo de Vortex son adecuados para una variedad de aplicaciones en líquido, gas, aire, y el vapor fluye. Estos dispositivos de medición de caudal volumétrico están construidas con acero inoxidable de los órganos que proporcionar información precisa y confiable desde hace años en la industria de servicio.
En el uso de medidores de flujo de Vortex
- Medición de vapor - vapor saturado en centrales eléctricas y químicas de las instalaciones.
- Medición de flujo de gas - gas natural, el amoníaco, el nitrógeno, dióxido de carbono, metano, el metano cloruro.
- Y desmineralizada agua pura en biotecnología, semiconductor, y farmacéutica.
- La medición del flujo de aire - Control de polvo y el consumo de aire comprimido.
- El petróleo crudo y metanol hasta 100 centipoises.
- HVAC
- El procesamiento de alimentos
Gas: el aire, oxígeno, dióxido de carbono, nitrógeno, gas natural, GLP, el biogás,etc.
Líquido: agua,el aceite,etc.
El vapor:vapor saturado de vapor sobrecalentado y vapor,etc.

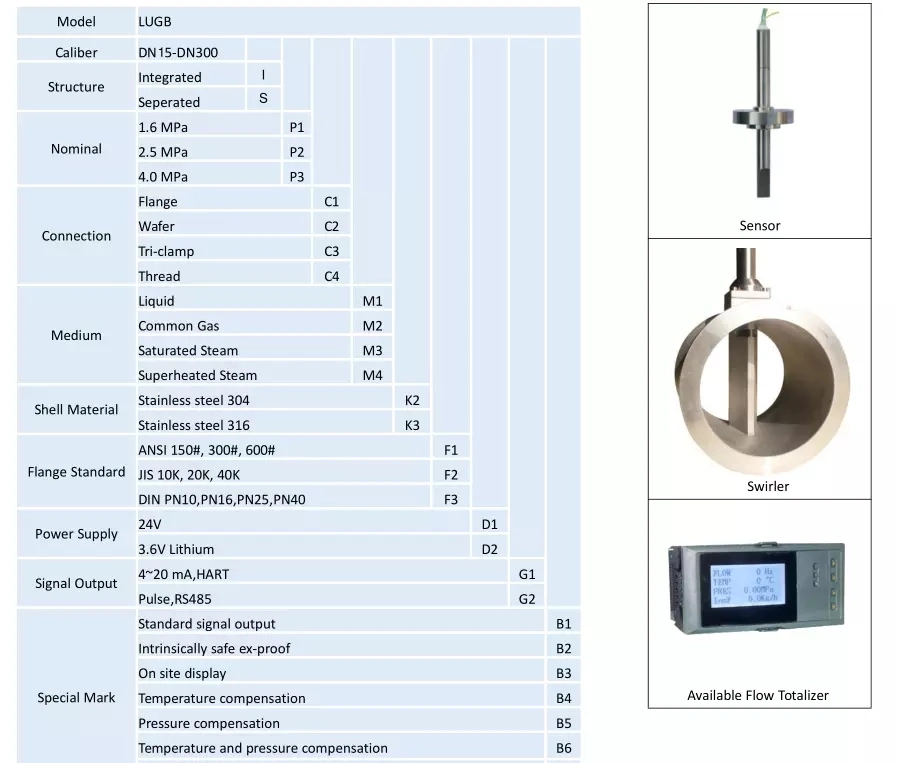

| El tamaño del tubo | 25,40,50,65,80,100,125,150,200,250,300(300~1000 Insertar tipo) |
Presión nominal | DN25-DN200 4.0 (>4.0 Contrato de suministro), DN250-DN300 1.6 (>1.6 Contrato de suministro) |
La temperatura (°C) | De tipo piezoeléctrico:-40~260,-40~320;tipo capacitancia : -40~300, -40~400,-40~450(contrato de suministro) |
Material del cuerpo | 1CR18IN9Ti, en el acuerdo de suministro de materiales (Otros) |
La aceleración de la vibración admisible | Tipo piezoeléctricos:0,2G Capacitancia tipo:1.0~2.0g |
La precisión | ±1%R,±1,5%R,±1FS;Insertar tipo:±2,5%R,±2,5% FS |
Gama de | 1:6~1:30 |
Fuente de alimentación | 24V DC;el tipo de batería batería de 3.6V: |
La señal de salida | Pulso de onda cuadrada ( no incluido el tipo de alimentación de batería ): nivel alto o bajo nivel5V,1V; corriente: 4~ 20mA |
Coeficiente de pérdida de presión | En línea con el JB / T9249Cd estándar = 2.4 |
Las marcas de prueba de explosión | Tipo de seguridad intrínseca: Exd IA CT2-T5 Tipo ignífugo: Exd CT2-T5 |
Grado de protección | El ordinario de la norma IP65 tipo de buceo de protección IP68 |
Las condiciones ambientales | 20 - temperatura de 55,5%~ ~ 90% de humedad relativa, presión atmosférica, es de 86 ~ 106kPa |
Medio aplicable | Gas, líquido y vapor |
Distancia de transmisión | Sistema de tres cables de tipo de salida de pulso: < 300m, dos líneas de corriente estándar tipo de salida (4 ~ 20mA ): Resistencia de carga inferior a 750 ohmios |

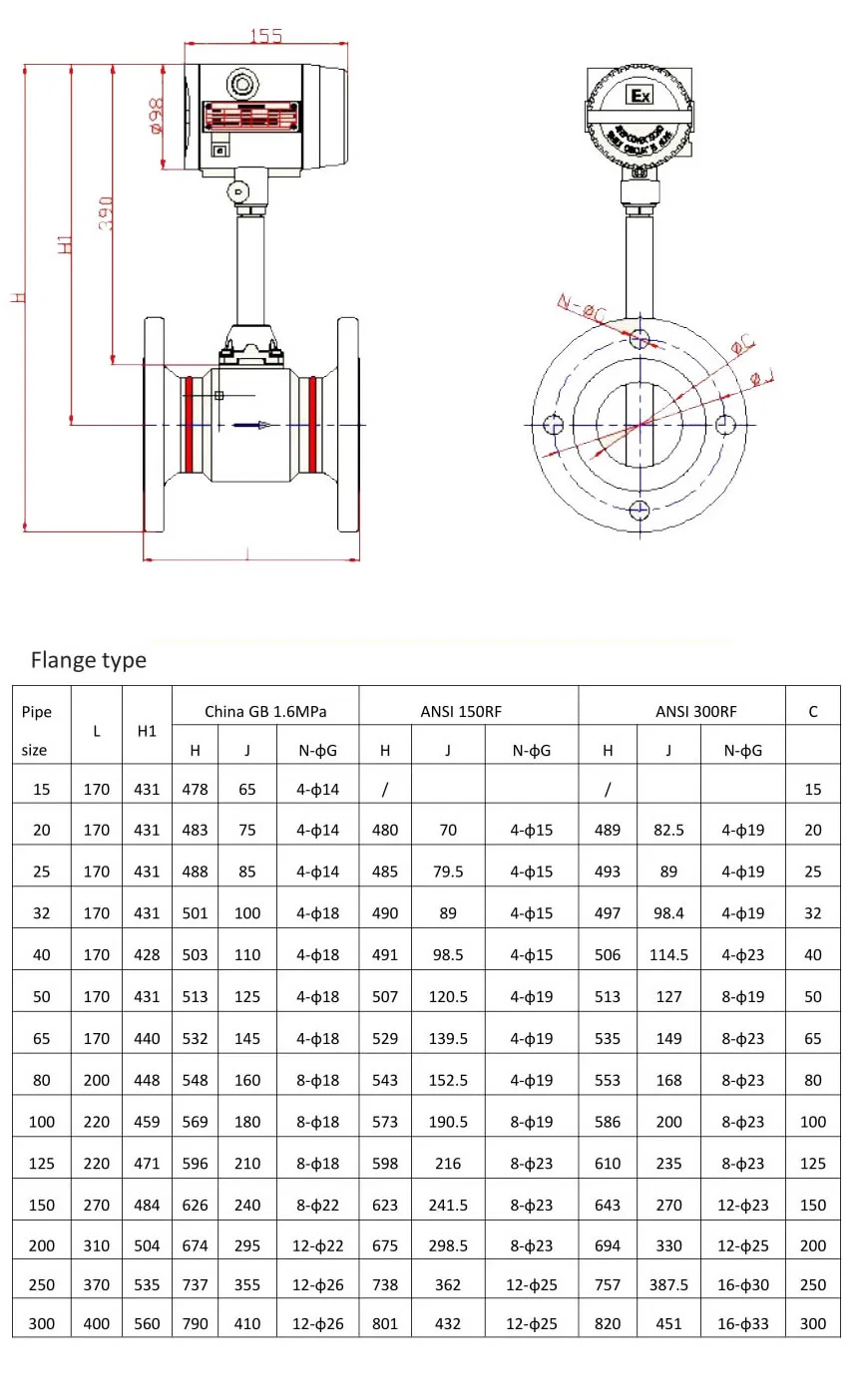

La dimensión
Medidor de flujo de vórtice caudal:
El metro de diámetro (mm) | Pipeline | Plug-in | ||
Medición de líquidos Range(m³/h) | La medición de gases Range(m³/h) | Medición de líquidos Range(m³/h) | El rango de medición de gas(m³/h) | |
DN20 | 1.2-12 | 6-50 |
|
|
DN25 | 1.6-16 | 8-60 |
|
|
DN32 | 2-20 | 12-120 |
|
|
DN40 | 2-30 | 20-200 |
|
|
DN50 | 3-50 | 30-300 |
|
|
DN65 | 18-180 | 50-500 |
|
|
DN80 | 15-150 | 70-700 |
|
|
DN100 | 20-200 | 100-1000 |
|
|
DN125 | 36-360 | 150-1500 |
|
|
DN150 | 50-500 | 200-2000 |
|
|
DN200 | 100-1000 | 400-4000 | 70-700 | 600-6000 |
DN250 | 150-1500 | 600-6000 | 110-1100 | 1060-10600 |
DN300 | 200-2000 | 1000-10000 | 180-1800 | 1500-15000 |
DN350 | 300-3000 | 1500-15000 | 210-2100 | 2000-20000 |
DN400 | 350-3500 | 1800-18000 | 180-2700 | 2700-27000 |
DN450 |
|
| 230-2300 | 3300-33000 |
DN500 |
|
| 280-4200 | 4240-42400 |
DN600. |
|
| 410-6100 | 6100-61000 |
DN700 |
|
| 580-7300 | 7800-78000 |
DN800 |
|
| 720-10800 | 10850-108500 |
DN900 |
|
| 970-12000 | 13000-130000 |
DN1000 |
|
| 1130-16900 | 17000-170000 |
DN1100 |
|
| 1450-18000 | 19000-190000 |
DN1200 |
|
| 1630-24400 | 24400-244000 |
DN1300 |
|
| 2020-25300 | 27000-270000 |
DN1400 |
|
| 2350-29500 | 31000-310000 |
DN1500 |
|
| 2550-38000 | 38200-382000 |

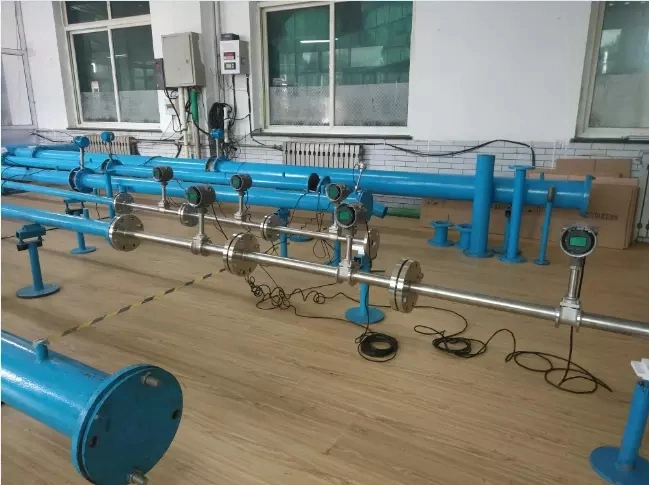

Método de calibración:
Instrumento de auto haciendo Co.,Ltd se ha comprometido a la elaboración de los equipos de gama alta desde 1994.En concreto, nos centramos en la fabricación
Medir y el proceso de instrumentos de control en el área de medición industriapressure, que sigue siendo la cereza en la parte superior adhiriéndose
En el acumulado
La artesanía. Nuestros productos principales incluyen los transmisores de presión diferencial, transmisores de presión capacitivo, sensores de presión, medidores de flujo electromagnético, Vortex y medidores de flujo de nivel radar meWhich son ampliamente utilizados en las industrias de energía eléctrica, petróleo, la metalurgia, medicamentos, alimentos, bebidas, textiles, materiales de construcción, etc..
Como fabricante de origen, somos capaces de modificar o reestructurar el núcleo del equipo de producción forsatisfying especificó las características del producto.
Los conceptos de las obras de modificación se aplicará a varios annualrings incluyendo los sistemas de soldadura, sistemas de calibración de presión de los sistemas de revestimiento, el diafragma, etc.
R: Somos el fabricante para la presión, caudal y transmisores de nivel desde 1994.
2. P: ¿Cuál es su sistema de control de calidad?
R: Como un certificado ISO9001:2008 El fabricante, tenemos un estricto sistema de control de calidad, y cada producto está hecho con pruebas de fatiga, calibración, Compensación de temperatura antes del envío. La alta calidad está garantizada.
3. P: ¿Hay MOQ con su producto?
R: no tenemos límites MOQ 1pc para la prueba es aceptable.
4. P: ¿te proporcionan productos personalizados?
R: Sí, podemos imprimir su logotipo en nuestros productos; OEM, ODM y personalización son bienvenidos.
5. P: ¿Qué es la garantía de sus productos? Y servicio postventa?
R: Nuestro tiempo de garantía es de 12 meses después del envío, y nuestro post-venta responderá con sus preguntas en 24 horas, la instrucción a distancia por la red de PC está siempre disponible.
6. Q: ¿Cuál es el plazo de entrega de su producto?
R: Somos una fábrica, nuestro tiempo está siempre dentro de 10~15 días hábiles para productos sin personalización, pero el tiempo variará en función de diferentes productos. Puede comprobar se detalla el plazo de tiempo con nuestras ventas.
7. P: ¿Qué certificaciones internacionales tiene para sus productos?
R: Hemos CE, RoHS, SIL,IOS, ATEX.
