CE aprobada sustituir el interruptor térmico tradicional Sensor de temperatura del flujo integrado

descripción de producto:
MD-FTS210 basado en el principio térmico, el sellado sonda contiene dos resistencias, uno de los cuales no se calienta como la detección de resistencia, el otro no se calienta como referencia la resistencia, cuando las corrientes de media, el calor en la resistencia de calentamiento es quitado, el valor de resistencia es cambiado, la diferencia de la resistencia dos valor se utiliza como base para juzgar la velocidad de flujo. Sin piezas móviles, sin mantenimiento, fácil de instalar, un modelo adecuado para una variedad de requisitos de diámetro del tubo, el cambio de volumen regulable de forma continua, de muy baja pérdida de presión, estructura compacta, el flujo de pantalla OLED de tendencia y cambiar el estado, la función de medición de temperatura integrado, apoyando la alarma de temperatura y la medición a distancia.


Aplicación:

El agua, gas y petróleo, gas-líquido universal de doble uso, bajo caudal de alarma, se puede utilizar para sistemas hidráulicos y neumáticos, puede ser utilizado para la circulación de agua, el fluido de corte y la detección de flujo de aceite lubricante, y la bomba al ralentí protección.

Parámetros técnicos:
Rango de caudal: 1... 150cm/s(agua), 3... 300 cm/s (aceite),
20... 2000 cm/s (aire)
Rango de temperatura: -20... 80°C
Señal de salida: la temperatura (PNP o NPN, cantidad analógico 0/4... 20 ma, 0/1-5/10 v).
El caudal (PNP/NPN, analógico Cantidad 0/4... 20 ma, 0/1-5/10 v).
Fuente de alimentación:±20%24V DC
Corriente de conmutación: Max. 400mA(PNP o NPN)
El consumo de corriente: < 100mA
Indicador de flujo: OLED(0,96 pulgadas)
Pantalla OLED de temperatura:(0,96 pulgadas)
Modo de configuración: Configuración de botones
Rango de presión: 100 bar (presión alta adaptado 400 bar)
Gradiente de temperatura: ≤4ºC/seg.
Tiempo de respuesta: 1 --- 13s, el valor típico 2s
Tiempo de inicialización: aproximadamente < 8s
Protección eléctrica: fase reversa, cortocircuito, protección contra sobrecarga.
Grado de protección: IP67
-20-80 media temperatura: °C
La temperatura ambiente: -20-80°C
Temperatura de almacenamiento: -20-100°C
Modo de cableado: conector M12/cable directo
Material: acero inoxidable SS 304
Caso: acero inoxidable
Peso: 0.4kg acerca de

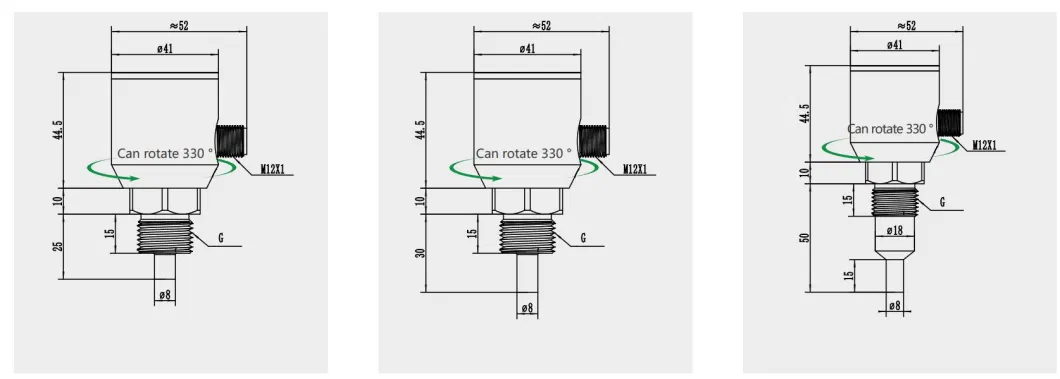

DIEMENSION:

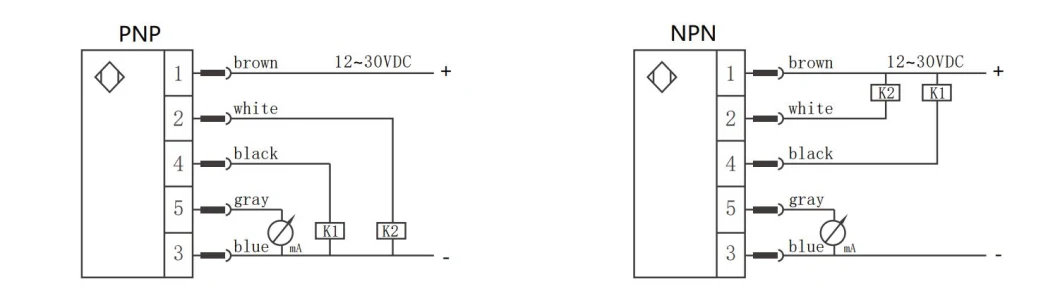

El esquema eléctrico.



Especificación:
