Información Básica.
No. de Modelo.
OTR-O3
rango de prueba
0,01 a 6500 (cc/m2,24h)
resolución
0.001
grosor de la muestra
≤3 mm
número de especímenes
3
Marca Comercial
Pubtester
Origen
China
Descripción de Producto

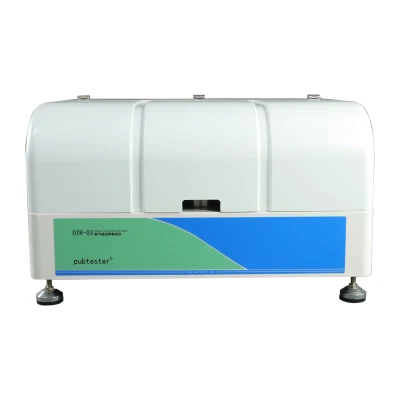

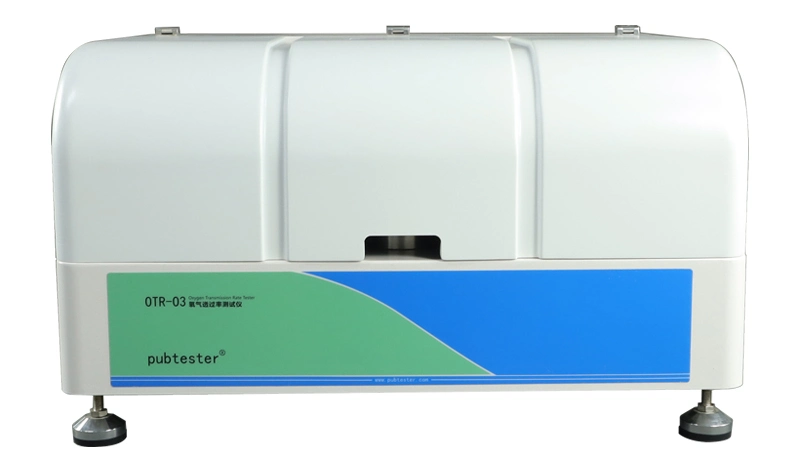

Comprobador de velocidad de transmisión de oxígeno OTR-O3
(Método de sensor culombimétrico)
El comprobador de velocidad de transmisión de oxígeno OTR-O3, también llamado comprobador de permeabilidad al oxígeno, está diseñado y fabricado en base al método del sensor culométrico (conocido como método de presión igual) y cumple con la norma ASTM D3985. Este instrumento puede utilizarse para medir la velocidad de transmisión de oxígeno de los materiales de barrera con propiedades de barrera alta y media con alta precisión y alta eficiencia. El instrumento cuenta con tres celdas de permeación de prueba integradas patentadas, sensores de alta precisión y sistema de control informático integrado, que proporciona una temperatura, humedad, ajuste y control precisos del caudal, con una alta sensibilidad de prueba y una excelente repetibilidad de los resultados de la prueba. El OTR-O3 es aplicable a la determinación de la permeabilidad al oxígeno de películas plásticas, láminas, papel y otros materiales de embalaje utilizados en los sectores alimentario, farmacéutico, médico, de productos de consumo, fotovoltaico y electrónico, etc.
Aplicaciones
Especificaciones técnicas
Estándares
ASTM D3985, ASTM F2622, ASTM F1307, ASTM F1927, ISO 15105-2, DIN 53380-3, JIS K7126-B, YBB 00082003, GB/T 19789
Configuración
Configuración estándar: Instrumento, grasa de vacío, muestreador, película de calibración, regulador de presión de nitrógeno/oxígeno
Configuración opcional: Accesorios de prueba de contenedor, controlador de temperatura de prueba de contenedor, compresor de aire
Nota: El nitrógeno y el oxígeno son preparados por el cliente.
Nosotros

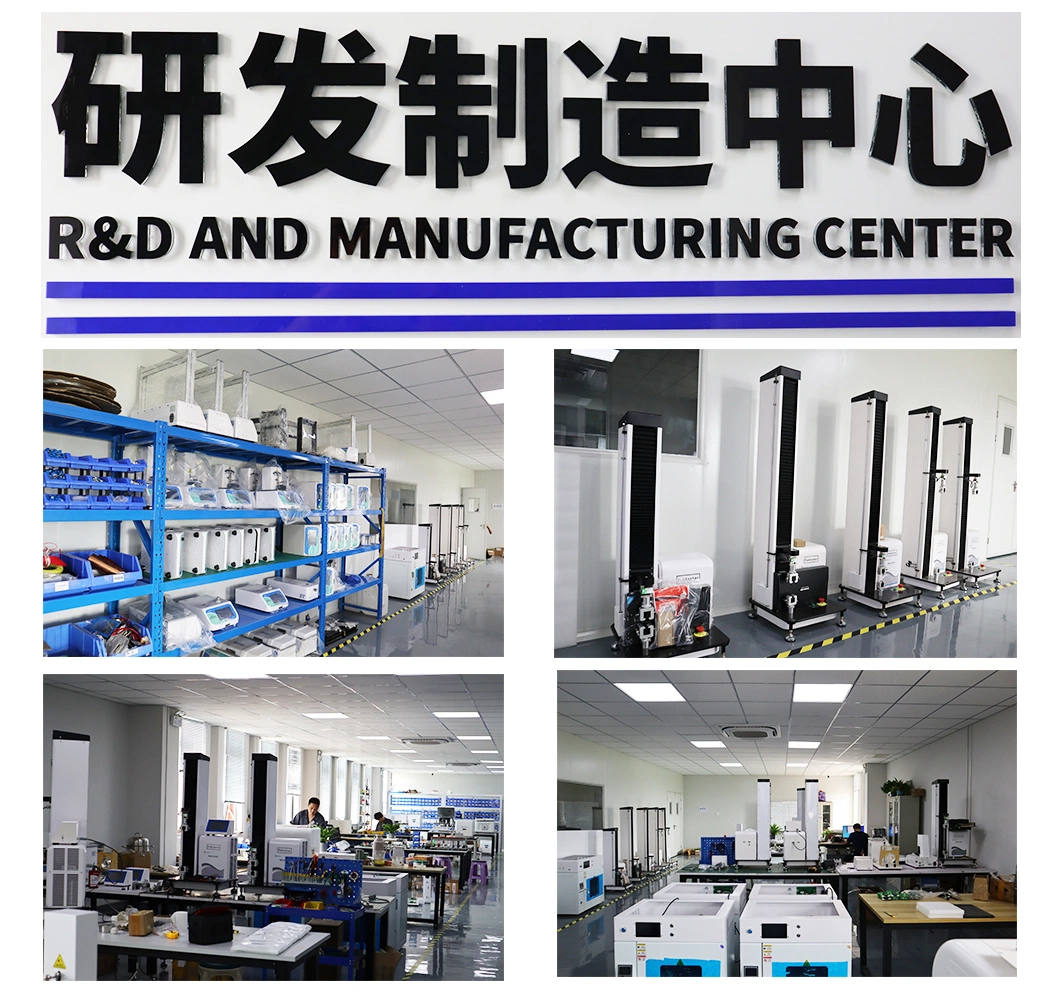

Establecido en Jinan, China, Pubtester Instruments Co., Ltd se ha convertido en un importante fabricante y proveedor de instrumentos flexibles de prueba de envases en China. En el año 2020, Pubtester lanzó una serie de instrumentos de prueba especílizados en dispositivos médicos (apósitos médicos, jeringas, catéteres, guantes y envasado aséptico, etc.), que satisfacen la creciente demanda de pruebas para la industria médica desde 2019. Pubtester tiene su propio centro de pruebas de envases, equipado con más de 80 juegos de instrumentos de prueba, que pueden realizar barrera, fuerza y fuerza, sellado térmico, adhesión en caliente, coeficiente de fricción, espesor, desgarro, impacto, resistencia al calor, fugas, flexionar la durabilidad, la adhesión, el color, la solidez y otros elementos de prueba, y proporcionar servicios de prueba a los clientes. Pubtester cuenta con un gran equipo técnico de profesionales, todos ellos con más de 10 años de experiencia en la industria de pruebas de envases, que proporcionan a nuestros clientes servicios técnicos y soluciones integrales todo el tiempo. Pubtester, siempre está dedicado a ser el experto en pruebas de envases por su lado.
(Método de sensor culombimétrico)
El comprobador de velocidad de transmisión de oxígeno OTR-O3, también llamado comprobador de permeabilidad al oxígeno, está diseñado y fabricado en base al método del sensor culométrico (conocido como método de presión igual) y cumple con la norma ASTM D3985. Este instrumento puede utilizarse para medir la velocidad de transmisión de oxígeno de los materiales de barrera con propiedades de barrera alta y media con alta precisión y alta eficiencia. El instrumento cuenta con tres celdas de permeación de prueba integradas patentadas, sensores de alta precisión y sistema de control informático integrado, que proporciona una temperatura, humedad, ajuste y control precisos del caudal, con una alta sensibilidad de prueba y una excelente repetibilidad de los resultados de la prueba. El OTR-O3 es aplicable a la determinación de la permeabilidad al oxígeno de películas plásticas, láminas, papel y otros materiales de embalaje utilizados en los sectores alimentario, farmacéutico, médico, de productos de consumo, fotovoltaico y electrónico, etc.
Características técnicas
Ventajas de alta precisión

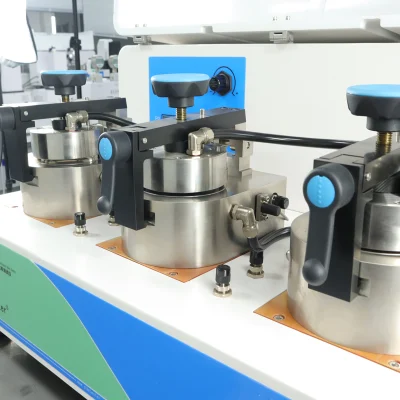

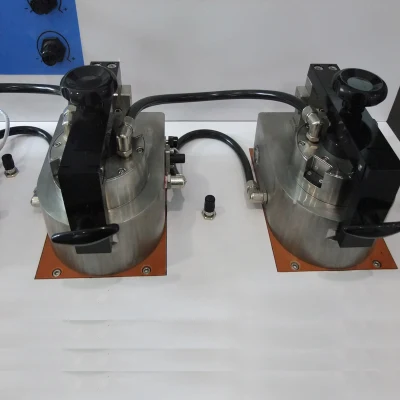

- Las tres células de permeación son completamente independientes y pueden analizar simultáneamente tres muestras idénticas o distintas
- Sensor de oxígeno traza, puede medir el contenido de oxígeno hasta un nivel de ppb; medición de micro corriente de nivel PA, mayor precisión de medición
- El control preciso del flujo, con un sistema de tuberías y una tecnología de limpieza profesionales, garantiza de forma eficaz la estabilidad y la limpieza del gas portador
- Tecnología avanzada antifugas para la instalación de muestras para garantizar de forma eficaz el conjunto estanquidad de la cámara de ensayo
- Equipado con humidificador patentado sin niebla, control automático y preciso de la alta humedad
- Tecnología de control bidireccional de temperatura de semiconductores en frío y caliente, que puede aumentar o disminuir la temperatura a voluntad, con un control preciso de la temperatura, lo que hace que el sistema sea más estable;
- Los sensores principales y otros componentes tienen múltiples funciones de autoprotección
- Tiempo de calentamiento corto, las condiciones de prueba pueden alcanzar los requisitos establecidos más rápidamente
Eficiente e inteligente
- Control de todo el proceso, registro automático, velocidad de muestreo ajustable, proceso de prueba puede reproducirse en todo el proceso
- Las funciones de software son profesionales e intuitivas, los permisos de personal son estrictamente clasificados, y los formularios de salida de informes son diversos
- La función de ahorro de aire inteligente puede reducir el consumo de gas de prueba
- Los accesorios opcionales amplían la capacidad de probar los contenedores
- El sistema se controla mediante un microordenador, equipado con una tableta y una interfaz tipo menú, que resulta conveniente para los usuarios ver rápida e intuitivamente los datos y resultados de la prueba
- Equipado con interfaz de datos RS232 y software informático para facilitar transferencia de datos
- El software cumple con los requisitos de la "buena fabricación de China Práctica para productos farmacéuticos" (GMP)
Principio de prueba
La muestra preacondicionada se monta entre las cámaras superior e inferior a presión atmosférica ambiental. La cámara superior contiene oxígeno o aire y la cámara inferior se purga lentamente por un flujo de nitrógeno. Debido a la diferencia de concentración entre las dos cámaras, las moléculas de oxígeno penetran a través de la muestra en el lado del nitrógeno y se trasladan al sensor culombimétrico donde se generan señales eléctricas proporcionales. La velocidad de transmisión de oxígeno se obtiene analizando las señales y calculando el volumen de oxígeno medido por el sensor.Aplicaciones
| Aplicación básica | Películas | Películas plásticas, películas compuestas papel-plástico, películas coextruidas, películas aluminizadas, láminas de aluminio, películas compuestas de aluminio, películas compuestas de aluminio de fibra de vidrio y muchas otras |
| Hojas | Láminas de PP, PVC y PVDC, láminas metálicas, almohadillas de goma, obleas de silicio y otros materiales de revestimiento | |
| Paquetes | Plástico, caucho, papel, papel-plástico compuesto, vidrio y paquetes de metal, por ejemplo botellas de coque, paquetes de aceite de cacahuete, materiales Tetra Pak, bolsas de vacío, latas de tres piezas metálicas, paquetes de plástico para cosméticos, tubos blandos para pasta de dientes, jalea y tazas de yogur | |
| Aplicación ampliada | Sistemas de cierre | Barrera de oxígeno propiedad de varios sistemas de cierre para envases de cartón y bolsas |
| Hojas de respaldo solares | Prueba de permeabilidad al oxígeno de las láminas solares | |
| Tubos de plástico | Prueba de permeabilidad al oxígeno de varios tipos de tubos, por ejemplo tubos cosméticos | |
| Paquetes de blíster | Prueba de la velocidad de transmisión de oxígeno de los envases blíster enteros | |
| Tanques de combustible para motores pequeños y automotores | Permeabilidad de los depósitos de combustible de plástico | |
| Carcasa de plástico de la batería | Tasa de transmisión de oxígeno de la carcasa de plástico de la batería |
Especificaciones técnicas
| Especificaciones | OTR-O3 |
| Rango de prueba (película) | 0,01 a 6500 (cc/m2,24h) |
| Resolución | 0,001 |
| Área permeable | 50 cm2 (personalizable) |
| Grosor de la muestra | ≤3 mm |
| Número de especímenes | 3 |
| Número de sensores | 3 |
| Modo de prueba | Tres cámaras independientes |
| Rango de control de temperatura | 5ºC~95ºC (el dispositivo de control de temperatura es opcional) |
| Precisión de temperatura | ±0,1ºC. |
| Gas portador | Nitrógeno 99,999% de alta pureza (fuera del alcance del suministro) |
| Flujo de gas portador | De 0 a 100 ml/min |
| Presión de gas portador | ≥0,2MPa |
| Tamaño de puerto | 8inch/1 tubería metálica |
| Dimensiones del instrumento | 740 mm (largo) x 415 mm (ancho) x 430 mm H) |
| Fuente de alimentación | AC 220V 50Hz |
| Peso neto | 50 kg |
Estándares
ASTM D3985, ASTM F2622, ASTM F1307, ASTM F1927, ISO 15105-2, DIN 53380-3, JIS K7126-B, YBB 00082003, GB/T 19789
Configuración
Configuración estándar: Instrumento, grasa de vacío, muestreador, película de calibración, regulador de presión de nitrógeno/oxígeno
Configuración opcional: Accesorios de prueba de contenedor, controlador de temperatura de prueba de contenedor, compresor de aire
Nota: El nitrógeno y el oxígeno son preparados por el cliente.
Nosotros

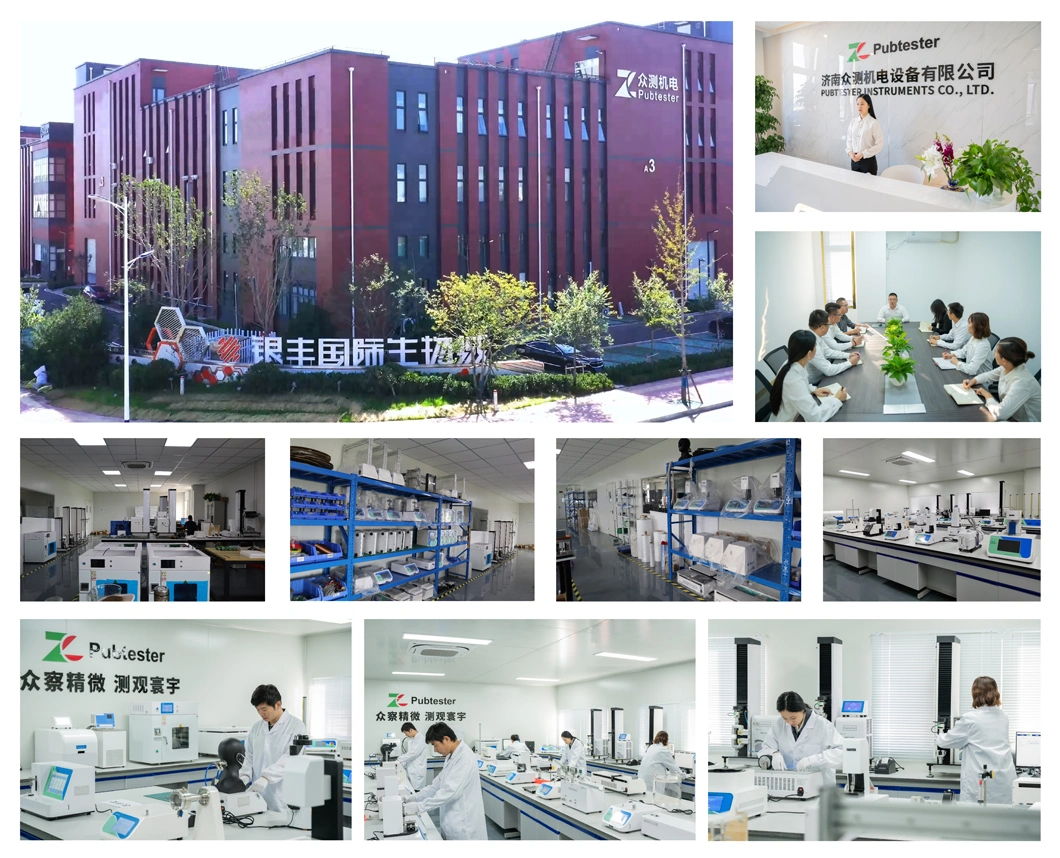

Establecido en Jinan, China, Pubtester Instruments Co., Ltd se ha convertido en un importante fabricante y proveedor de instrumentos flexibles de prueba de envases en China. En el año 2020, Pubtester lanzó una serie de instrumentos de prueba especílizados en dispositivos médicos (apósitos médicos, jeringas, catéteres, guantes y envasado aséptico, etc.), que satisfacen la creciente demanda de pruebas para la industria médica desde 2019. Pubtester tiene su propio centro de pruebas de envases, equipado con más de 80 juegos de instrumentos de prueba, que pueden realizar barrera, fuerza y fuerza, sellado térmico, adhesión en caliente, coeficiente de fricción, espesor, desgarro, impacto, resistencia al calor, fugas, flexionar la durabilidad, la adhesión, el color, la solidez y otros elementos de prueba, y proporcionar servicios de prueba a los clientes. Pubtester cuenta con un gran equipo técnico de profesionales, todos ellos con más de 10 años de experiencia en la industria de pruebas de envases, que proporcionan a nuestros clientes servicios técnicos y soluciones integrales todo el tiempo. Pubtester, siempre está dedicado a ser el experto en pruebas de envases por su lado.
