Innovadora tecnología láser semiconductor y espectroscopía fotoacústica para Online DGA
Análisis de gases disueltos y control de humedad de aceite de transformador PASL-3000 es capaz de medir hidrógeno(H2), monóxido de carbono(CO), dióxido de carbono(CO2), metano(CH4), acetileno(C2H2), Etano(C2H6), etileno(C2H4), humedad(H2O) etc. 8 tipos de gases disueltos en aceite de transformador.Tecnología avanzada. La tecnología láser semiconductor y la espectroscopía fotoacústica se utilizan de forma innovadora para medir el gas disuelto en el aceite de transformador. PASL-3000 tiene una fuerte capacidad de interferencia anticruzada, respuesta de medición rápida, alta precisión de medición, buena repetibilidad, etc. características.
Medición y análisis de gases disueltos en todos los componentes. Adoptar espectroscopia fotoacústica para medir el contenido de los componentes gaseosos de hidrógeno(H2), monóxido de carbono(CO), dióxido de carbono(CO2), metano(CH4), acetileno(C2H2), Los gases de tipo H2O, etano(C2H6), etileno(C2H4), humedad(8), etc., también pueden ampliarse para medir el contenido de los componentes de nitrógeno(N2) y oxígeno(O2).
Sin consumibles ni mantenimiento. No hay necesidad de personal para operar el equipo. No se requiere gas portador ni recalibración durante el funcionamiento. No es necesario el mantenimiento constante.
Desgasificación fiable. El monitor dispone de un dispositivo de desgasificación por vacío a temperatura constante, que puede desgasificar de forma eficiente y rápida, y no contaminar las muestras de aceite.
Instalación sencilla. La instalación puede completarse sin interrupción del suministro eléctrico para reducir la pérdida económica de los clientes.
Pantalla del terminal remoto. El monitor admite el protocolo MODBUS y IEC61850, que puede proporcionar visualización remota del terminal, incluyendo el estado de funcionamiento del equipo, datos de medición en tiempo real, gráfico de análisis de columnas de datos, gráfico de tendencias, informe y aviso.
Comunicación de datos múltiples, gestión centralizada remota. El software de gestión centralizada remota avanzada puede resumir y supervisar el estado de ejecución y los datos de prueba de varios monitores, y proporcionar un análisis de tendencias y resultados de diagnóstico perfectos. Soporta los modos de comunicación RS485, Ethernet, GPRS, fibra óptica, etc.
Fuente de alimentación | ac220v/2kW o fuente de alimentación personalizada | Tipo de gas defectuoso | Límite de medición mínimo | Límite máximo de medición | |
Humedad | 10∼95% HR sin condensación | H2 | 2 ppm | 5.000 ppm | |
Temperatura | Temperatura ambiente: -40ºC∼55ºC(-10ºC∼55ºC al arrancar) | CO2 | 10 ppm | 50.000 ppm | |
Temperatura del aceite: 10ºC∼100ºC. | CO | 2 ppm | 50.000 ppm | ||
Carcasa | IP55 | CH4 | 0,5 ppm | 50.000 ppm | |
Dimensión | 850(W)x800(D)x1700(H)mm | C2H2 | 0,1 ppm | 50.000 ppm | |
Peso | <350kg | C2H4 | 0,5 ppm | 50.000 ppm | |
Precisión de medición | Límite de medición mínimo o ±30% (el que sea mayor) | C2H6 | 0,5 ppm | 2.000 ppm | |
| H2O | 0∼100%(RS) o administrado en ppm | |||

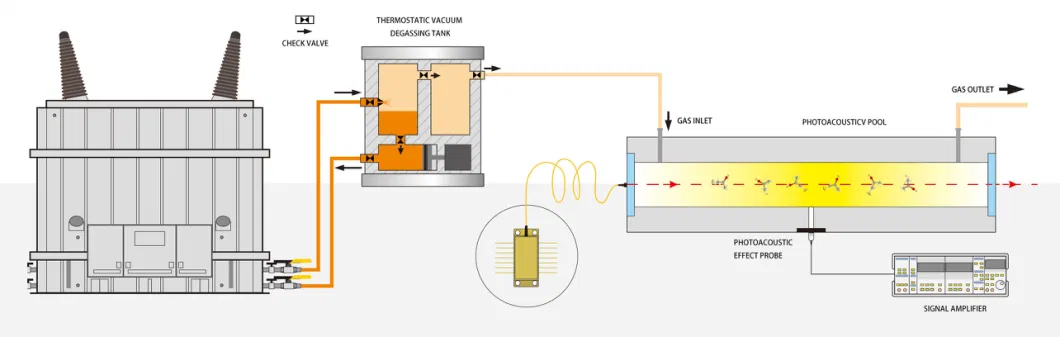

La tecnología de detección de gases de espectroscopia fotoacústica es una tecnología de detección de gases basada en el efecto fotoacústico, que se genera mediante moléculas de gas que absorben longitudes de onda específicas de radiación electromagnética (como la luz infrarroja). Si se coloca un gas en un recipiente cerrado, el aumento de temperatura después de que el gas absorba la radiación hará que la presión del gas aumente. En este momento, si se utiliza la luz de pulso para irradiar el gas, un micrófono sensible puede detectar fluctuaciones de presión con la misma frecuencia que la luz de pulso.
Para aplicar el efecto fotoacústico a la detección práctica, es necesario primero determinar el espectro específico de absorción infrarroja de cada gas; el segundo paso es determinar la relación proporcional entre la intensidad de las ondas de presión generadas por la energía de absorción de gas y la concentración de gas. Por lo tanto, al seleccionar una longitud de onda apropiada y combinarla con la detección de la intensidad de la onda de presión, no solo se puede verificar la presencia de un gas determinado, sino que también se puede determinar su concentración. Incluso se pueden realizar análisis cualitativos y cuantitativos en determinadas mezclas o compuestos, lo que es la ventaja de aplicar la tecnología de espectroscopia fotoacústica (PAS).

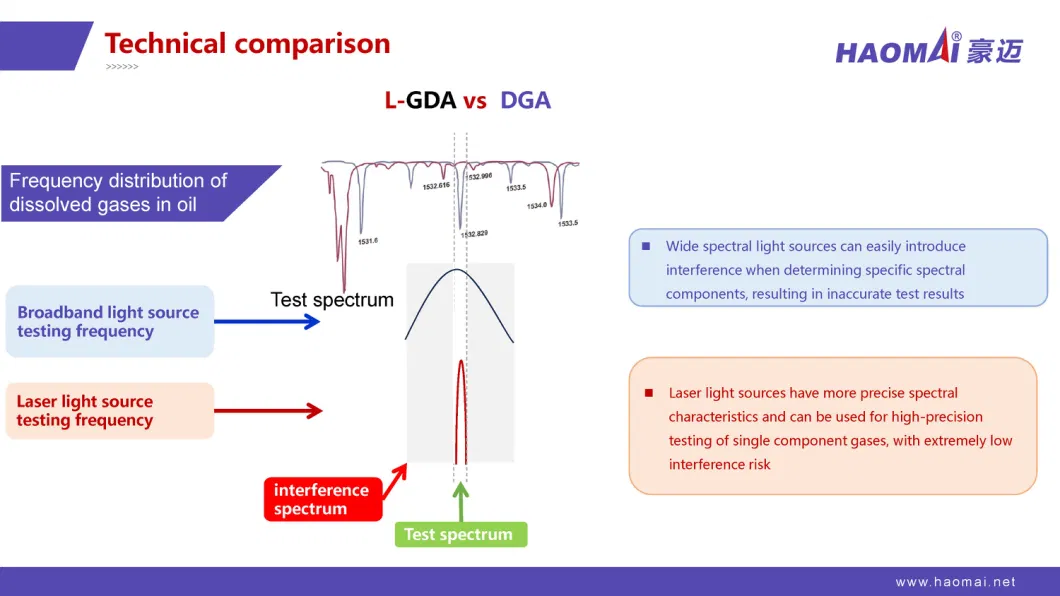

Comparación de las técnicas de espectroscopia fotoacústica con diferentes fuentes de luz
