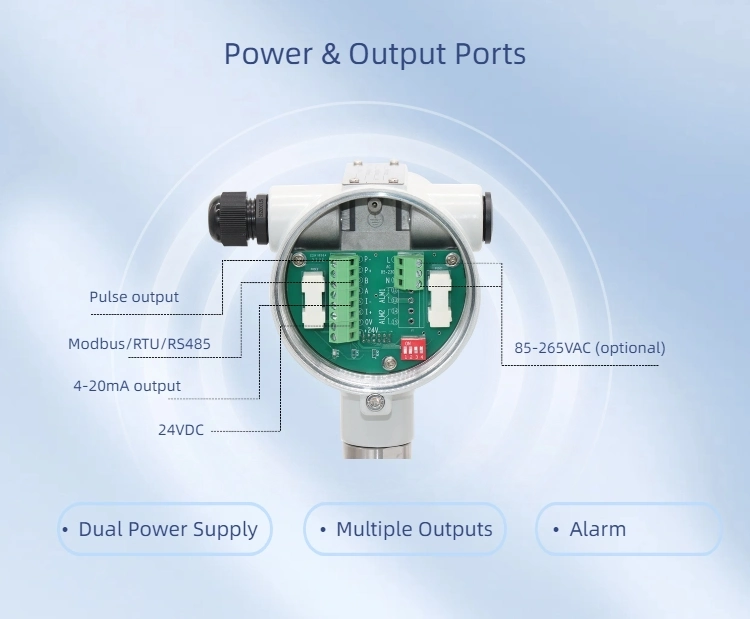

Alta temperatura Digital RS485 Tipo de inserción masa térmica Gas Aire Sensor del caudalímetro

El caudalímetro de masa térmica es un instrumento para medir el flujo de gas mediante el principio de difusión térmica. El sensor consta de dos resistencias térmicas de referencia (RTD). Uno es el sensor de velocidad RH y el otro es el sensor de temperatura RMG, que mide el cambio de temperatura del gas. Cuando los dos RTD se colocan en el gas medido, un sensor RH se calienta y el otro sensor RMG se utiliza para detectar la temperatura del gas medida. A medida que aumenta el caudal de gas, el flujo de aire elimina más calor y la temperatura del sensor RH disminuye.

El caudalímetro de masa de gas térmico de inserción se puede instalar y mantener en línea. El proceso de instalación es primero soldar una base con roscas externas en la pared exterior de la tubería, instalar una válvula de bola de acero inoxidable de 1 pulgadas en la base, y después utilizar una herramienta especial para taladrar un orificio de diámetro 22mm, retirar la herramienta especial después de taladrar el orificio, a continuación, instale el sensor en la válvula e inserte el sensor en el centro del tubo (la posición de inserción del sensor se ha determinado antes de la fábrica). Caudalímetro de masa de gas térmico de inserción adecuado para diámetro de tubo: DN32 ~ 6000mm.

Consejos de instalación

1. Verifique los diámetros internos y el grosor de pared reales del tubo antes de instalar el caudalímetro de masa térmica de inserción.
2. En primer lugar, se abren 25 agujeros en la tubería, y la base se suelda en el orificio de apertura, y luego el resto del caudalímetro de masa térmica se carga en la válvula de bola especial juntos, y la profundidad a insertar se calcula de acuerdo con el diámetro de tubería y el espesor de pared reales. Este paso se puede insertar para aproximar el tamaño y apretar la tuerca a mano.
3. Gire la biela del sensor de modo que la flecha marcada esté en la misma dirección que el flujo medio.
4. Según los datos medidos en el campo, convertir la escala correspondiente en la barra de conexión del sensor y bloquear la tuerca.
5. Si está instalado horizontalmente, la pantalla de este instrumento puede instalarse de forma flexible a 90°, 180°, 270° para satisfacer sus necesidades reales.
6.
   Base de montaje

   No suelde en un ambiente explosivo.
   El entorno con requisitos especiales para la soldadura debe funcionar de acuerdo con los requisitos pertinentes.
   La base se divide en dos tipos según los diferentes métodos de instalación: Soldadura y sujeción. Al instalar, la base debe estar situada en el vértice de la dirección de sección de la tubería, y el eje de la base a través del orificio es perpendicular al eje de la tubería. Se ha instalado el diagrama de efectos de la base soldada (la posición de soldadura se ha tratado con protección contra óxido).

   Instalación de las válvulas de bola

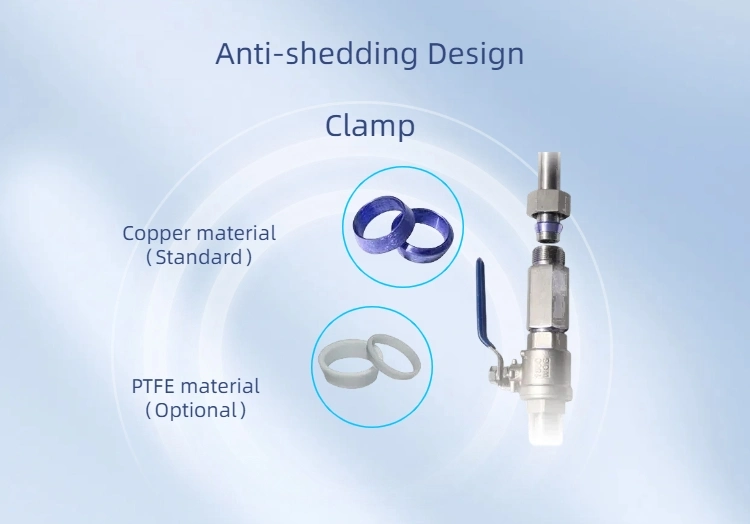

   Fije la válvula de acero inoxidable a la base. Utilice una junta en la superficie de contacto engastada (el material de nylon se utiliza cuando la temperatura media es inferior a 100 ° C, el material de cobre se utiliza cuando la temperatura media es superior a 100 ° C).

   perforación

   Antes de perforar los agujeros, compruebe cuidadosamente el entorno del emplazamiento para garantizar la seguridad de las operaciones.
   Cierre la válvula a tiempo después de perforar para evitar fugas de aire.
   En el caso de que se permita la perforación en línea, la herramienta de apertura de Sen Ling Instrument Co.Ltd. Puede usarse para realizar la instalación en línea sin detener la producción. Consulte las instrucciones relacionadas para el uso de la herramienta. Al detener la perforación, se pueden utilizar diversos métodos para perforar orificios, para garantizar que el eje del taladro y la base del eje del taladro concéntricos. Si el orificio se abre mediante corte por gas, la operación de perforación debe organizarse antes de la soldadura de base.
